Erfahren Sie, wie Sie die kW-Leistung von Elektromotoren richtig interpretieren, Drehmoment berechnen und den idealen Antriebsstrang auslegen.

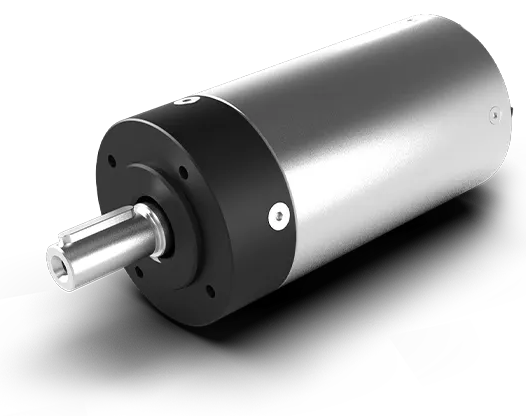

Was bedeutet die kW-Angabe bei Elektromotoren?
Bei der Auslegung industrieller Antriebssysteme steht die Angabe in Kilowatt (kW) auf dem Typenschild im Fokus. Viele Konstrukteure und Systemplaner stehen vor der Frage, wie diese Angabe genau definiert ist. Gemäß der europäischen Norm DIN EN 60034-1 beschreibt die Nennleistung eines Elektromotors stets die rein mechanische Abgabeleistung, die an der Motorwelle zur Verfügung steht, und nicht die elektrische Leistungsaufnahme aus dem Netz. Um die tatsächliche Leistung von Elektromotoren ganzheitlich zu bewerten, müssen Sie stets den Wirkungsgrad berücksichtigen. Die aufgenommene elektrische Leistung ist aufgrund thermischer und mechanischer Verluste im Motor prinzipbedingt immer höher als die mechanisch abgegebene Nutzarbeit.
| Merkmal | Mechanische Abgabeleistung (Nennleistung) | Elektrische Leistungsaufnahme |
|---|---|---|
| Definition | Nutzbare mechanische Leistung an der Motorwelle | Vom Motor aus dem Stromnetz bezogene elektrische Leistung |
| Maßgebliche Norm | DIN EN 60034-1 | Abhängig von Wirkungsgrad und Leistungsfaktor |
| Bedeutung für die Auslegung | Bestimmt das verfügbare Drehmoment an der Last | Relevant für die Dimensionierung von Zuleitungen und Controllern |
Als standardisierte Messgrundlage für diese Nennleistung dient die Betriebsart S1, der sogenannte Dauerbetrieb unter konstanter Belastung. Ein nach S1 klassifizierter Motor darf dauerhaft mit seiner Nennleistung betrieben werden, ohne dass er die thermisch zulässige Grenztemperatur überschreitet. Da moderne Antriebe im realen Industrieeinsatz jedoch oft extremen Lastwechseln ausgesetzt sind, reicht die Auslegung nach S1-Nennleistung allein oftmals nicht aus, um alle thermischen und mechanischen Lasten des Antriebsstrangs sicher abzudecken.
Die fundamentale Triade: Leistung, Drehmoment und Drehzahl
In der industriellen Antriebstechnik bestimmen drei physikalische Größen maßgeblich die Dimensionierung und Effizienz Ihres Antriebsstrangs: die Nennleistung (P) in Kilowatt (kW), das Drehmoment (M) in Newtonmetern (Nm) und die Drehzahl (n) in Umdrehungen pro Minute. Diese Parameter stehen in einer untrennbaren physikalischen Wechselwirkung. Wenn Sie für Ihre Anwendung das Drehmoment berechnen, wird deutlich, dass die installierte kW-Leistung allein noch keine Aussage über die tatsächliche Kraftentwicklung an der Abtriebswelle zulässt. Erst das Verhältnis von Drehzahl und Drehmoment definiert die mechanische Belastbarkeit.
Die mathematische Grundlage dieser Triade lässt sich über eine etablierte Faustformel der Antriebstechnik abbilden. Das Drehmoment berechnet sich aus dem Quotienten von Leistung und Drehzahl, multipliziert mit dem konstanten Faktor 9550. Die Formel lautet M = (P * 9550) / n[1]. Diese physikalische Gesetzmäßigkeit verdeutlicht, dass bei konstanter Leistung eine Reduzierung der Drehzahl zwangsläufig zu einem proportionalen Anstieg des Drehmoments führt. Um die energetische Effizienz zu optimieren, müssen wir die Leistung berechnen und das Getriebe exakt auf diesen Betriebspunkt abstimmen. Niedrige Drehzahlen erfordern für dieselbe Leistung weitaus massivere mechanische Komponenten, da die mechanischen Spannungen auf Wellen und Gehäuse drastisch zunehmen.
| Drehzahl (min-1) | Leistung (kW) | Erforderliches Drehmoment (Nm) |
|---|---|---|
| 3000 | 7,5 | ca. 23,9 |
| 1500 | 7,5 | ca. 47,8 |
| 150 | 7,5 | ca. 477,5 |
Diese physikalische Realität stellt Konstrukteure vor die Herausforderung, das Verhältnis von Baugröße und Wirtschaftlichkeit optimal auszutarieren. Ein direkt angetriebener Motor, der bei niedrigen Drehzahlen ein hohes Drehmoment erzeugen muss, wird extrem groß und teuer. Erst der Einsatz passender Getriebe, wie Servo- oder Planetengetriebe, reduziert die erforderliche Motorgröße und erhöht gleichzeitig das Drehmoment am Abtrieb. So lassen sich kompakte Antriebsstränge realisieren, die effizient auf die jeweiligen Lastzyklen abgestimmt sind.
Wirkungsgrad und Effizienzklassen (IE1 bis IE5) nach IEC 60034-30-1
Bei der Auslegung moderner Industrieantriebe bildet der Wirkungsgrad die entscheidende Stellschraube für die langfristige Wirtschaftlichkeit. Die Relevanz wird besonders deutlich, wenn wir die Gesamtbetriebskosten (Total Cost of Ownership) betrachten: Die reinen Energiekosten machen im Lebenszyklus eines typischen 11-kW-Motors im Dauerbetrieb über 95 Prozent der Gesamtkosten aus[2]. Die gesetzlichen Vorgaben der EU-Verordnung 2019/1781 verpflichten Maschinenbauer und Betreiber zudem zur Einhaltung strenger Mindestwirkungsgrade.
| Klasse (IEC 60034-30-1) | Bezeichnung | Wirkungsgrad-Eigenschaften |
|---|---|---|
| IE1 bis IE2 | Standard und High Efficiency | Niedrigeres Effizienzniveau, meist nur noch für Nischen zulässig |
| IE3 | Premium Efficiency | Gesetzlicher Mindeststandard für die meisten Drehstrommotoren im Netzbetrieb |
| IE4 | Super Premium Efficiency | Hocheffizienter Standard, reduziert Verlustleistungen im System erheblich |
| IE5 | Ultra Premium Efficiency | Höchste Effizienzklasse für zukunftssichere und drehzahlvariable Antriebe |
Für Konstrukteure bedeutet dies, dass die Effizienzklasse des Motors immer im Kontext des Gesamtsystems bewertet werden muss. Das höchste Einsparpotenzial wird erreicht, wenn hocheffiziente Motoren mit modernen Controllern und verlustarmen Getrieben zu einem durchgängigen und optimal abgestimmten Antriebsstrang kombiniert werden.
Anforderungsprofil bestimmen: Lastzyklen und Umgebungsbedingungen
Bei der Auslegung eines Antriebssystems analysieren wir die thermischen und mechanischen Belastungen des realen Lastprofils. Die standardmäßige Nennleistung (kW) eines Elektromotors bezieht sich laut DIN EN 60034-1 auf den Dauerbetrieb S1 bei konstanter Belastung[3]. In vielen Applikationen herrscht jedoch der periodische Aussetzbetrieb S3 vor, bei dem sich Belastungszeiten und Stillstandsphasen zyklisch abwechseln. Dies ermöglicht es, kurzzeitig höhere Drehmomente abzurufen, erfordert jedoch eine exakte thermische Bewertung der Antriebsleistung. Um die Systemeffizienz zu maximieren, sollten Konstrukteure die elektrische Leistung berechnen und auf die thermischen Kapazitäten abstimmen.
Ein weiterer kritischer Faktor ist die Umgebungstemperatur am Aufstellungsort. Die nominale Nennleistung gilt typischerweise für eine Umgebungstemperatur von bis zu 40 °C. Höhere Betriebstemperaturen verringern die Wärmeableitung des Gehäuses, was ein thermisches Derating erforderlich macht, um die Wicklungstemperatur zu begrenzen[4]. In thermisch anspruchsvollen Szenarien oder bei niedrigen Drehzahlen sorgt ein zusätzlicher Fremdlüfter für die notwendige Kühlluftzufuhr, um die spezifizierte Betriebsdauer sicherzustellen.
| Umgebungstemperatur (°C) | Zulässige Leistung (% der Nennleistung) |
|---|---|
| 40 °C | 100 % |
| 45 °C | 96 % |
| 50 °C | 92 % |
| 55 °C | 87 % |
| 60 °C | 82 % |
Vom Motor zum Abtrieb: Integration im kompletten Antriebsstrang
Die Nennleistung in kW beschreibt das rein physikalische Potenzial eines Motors. Für die reale Bewegung an der Last ist jedoch die mechanische Übersetzung entscheidend. Erst wenn wir Motoren und Controller nahtlos mit präzisen Getrieben kombinieren, wird die elektrische Energie effizient in mechanische Arbeit überführt. Bei ATEK Drive Solutions verstehen wir den Antrieb als Ganzes. Wir bieten ganzheitliche Lösungen für den kompletten Antriebsstrang, bei denen alle mechanischen und elektronischen Schnittstellen perfekt aufeinander abgestimmt sind. Ein optimal ausgelegter Elektromotor mit Getriebe minimiert Übertragungsverluste und garantiert höchste Zuverlässigkeit und Dynamik im Dauerbetrieb.
Um das Drehmoment an der Abtriebswelle exakt zu bestimmen, greifen Konstrukteure auf die physikalische Beziehung zwischen Leistung und Drehzahl zurück[5]. Durch eine gezielte mechanische Übersetzung lässt sich die kW-Leistung des Motors optimal anpassen. Hierbei kombinieren wir hochdynamische Servomotoren und spielfreie Präzisionsgetriebe zu kompakten Servo-Getriebemotoren, um extrem präzise Positionieraufgaben und eine maximale Drehmomentdichte zu realisieren. Für jede mechanische Anforderung stellen wir die passende Getriebetechnologie bereit, die mit modernsten Controllern vernetzt wird.
| Getriebetyp | Funktionale Ausrichtung | Mechanischer Integrationsvorteil |
|---|---|---|
| Servogetriebe | Hochdynamische Positionierung im Taktbetrieb | Minimales Verdrehflankenspiel für präzise Regelkreise |
| Planetengetriebe | Hohe Drehmomentdichte auf engstem Bauraum | Exzellente Torsionssteifigkeit und hohe Wirkungsgrade |
| Schneckengetriebe | Geräuscharme Leistungsübertragung und Selbsthemmung | Kompakte 90-Grad-Umlenkung mit hohen Untersetzungen |
| Kegelradgetriebe | Effiziente Kraftumlenkung im rechten Winkel | Hoher mechanischer Wirkungsgrad und hohe Drehmomentdichte |
Auswahlkriterien für technische Entscheider: Fehler vermeiden und Systemkosten optimieren
Für Systemplaner und Konstrukteure ist die präzise Auslegung der Nennleistung entscheidend, um sowohl technische als auch wirtschaftliche Risiken zu minimieren. Häufig führt die Angst vor unvorhergesehenen Lastspitzen zu einer massiven Überdimensionierung im Vorfeld der Entwicklung. Untersuchungen des US-Energieministeriums zeigen jedoch, dass rund 44 Prozent aller industriell genutzten Motoren aufgrund von Überdimensionierung bei weniger als 40 Prozent ihrer Nennlast betrieben werden[6]. Dies verursacht dauerhaft schlechte Wirkungsgrade und unnötig hohe Energiekosten im täglichen Betrieb. Wer wiederum unterdimensioniert, riskierte thermische Überlastungen und teure Anlagenstillstände. Wenn Sie einen neuen Elektromotor kaufen, müssen Sie daher das Zusammenspiel von Drehmoment, Drehzahl und Umgebungsbedingungen exakt berechnen.
- Lastprofile detailliert analysieren: Bestimmen Sie das genaue Verhältnis zwischen statischen Haltekräften und dynamischen Beschleunigungsmomenten.
- Schnittstellenrisiken reduzieren: Vermeiden Sie die aufwendige Eigenmontage einzelner Komponenten unterschiedlicher Hersteller, um mechanische Toleranzen zu minimieren.
- Systemwirkungsgrad maximieren: Betrachten Sie stets die thermische Auslastung des gesamten Antriebsstrangs inklusive Getriebe, Bremse und digitaler Steuerung.
- Sicherheitsreserven präzise bemessen: Planen Sie minimale, verifizierte Toleranzen für Spitzenlasten ein, anstatt pauschale Sicherheitsaufschläge aufzuaddieren.
Um diese Auslegungsfehler konsequent zu vermeiden, setzen wir bei ATEK auf ganzheitliche Lösungen für den kompletten Antriebsstrang. Anstatt Motoren, Getriebe und Bremssysteme separat zu spezifizieren und mühsam mechanisch zu integrieren, erhalten Sie bei uns perfekt aufeinander abgestimmte Systeme aus einer Hand. Unsere modularen Baureihen, wie die integrierten Motoren und Controller, sind mechanisch, elektrisch und steuerungstechnisch projektfertig vorkonfiguriert. Dies senkt nicht nur Ihren zeitlichen Planungsaufwand erheblich, sondern eliminiert auch risikoreiche Schnittstellenprobleme bei der Montage und Inbetriebnahme. So optimieren Sie nachhaltig Ihre gesamten Systemkosten und sichern die langfristige funktionale Zuverlässigkeit Ihrer industriellen Gesamtanlage.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der elektrischen Leistungsaufnahme und der Nennleistung in kW?
Die Nennleistung eines Elektromotors wird in kW angegeben und beschreibt die mechanische Leistung, die an der Motorwelle abgegeben wird. Die elektrische Leistungsaufnahme ist stets höher, da sie die inneren Verluste des Motors einschließt. Der Quotient aus abgegebener mechanischer Leistung und aufgenommener elektrischer Leistung definiert den Wirkungsgrad des Motors.
Wie berechnet man das Nenndrehmoment eines Elektromotors aus der kW-Leistung?
Das Nenndrehmoment in Newtonmetern (Nm) lässt sich mit der physikalischen Standardformel M = (P * 9550) / n berechnen. Dabei steht P für die Nennleistung in kW und n für die Motordrehzahl in Umdrehungen pro Minute. Der Faktor 9550 fasst die Kreiszahl Pi und alle physikalischen Einheitenumrechnungen zusammen.
Welche Rolle spielt die Betriebsart S1 für die kW-Angabe auf dem Typenschild?
Die auf dem Typenschild angegebene Nennleistung gilt standardmäßig für den Dauerbetrieb S1 nach DIN EN 60034-1. Das bedeutet, dass der Motor bei einer Einschaltdauer von 100 Prozent unbegrenzt mit dieser Leistung betrieben werden darf, ohne seine zulässige Grenztemperatur thermisch zu überschreiten.
Welche gesetzlichen Anforderungen gelten in der EU für die Motor-Effizienzklassen?
Die EU-Verordnung 2019/1781 schreibt stufenweise Mindestwirkungsgrade nach den IE-Klassen vor. Seit Juli 2021 müssen Motoren im Leistungsbereich von 0,75 kW bis 1000 kW mindestens die Klasse IE3 (Premium Efficiency) erfüllen. Für bestimmte Großmotoren von 75 kW bis 200 kW ist seit Juli 2023 sogar die Klasse IE4 gesetzliche Pflicht.
Warum ist die Auslegung des gesamten Antriebsstrangs wirtschaftlicher als der Einzelkomponentenkauf?
Da die Stromkosten über 95 Prozent der Lebenszykluskosten eines typischen 11-kW-Motors ausmachen, senkt eine präzise Getriebe- und Motorabstimmung die Betriebskosten drastisch. Systemlösungen aus einer Hand minimieren zudem den mechanischen Integrationsaufwand, verhindern Überdimensionierung und erhöhen die Betriebssicherheit.
Wie beeinflusst das Getriebe das Drehmoment eines kW-Motors?
Ein Getriebe übersetzt die hohe Motordrehzahl in eine niedrigere Abtriebsdrehzahl und erhöht dadurch proportional das Abtriebsdrehmoment. Unter Berücksichtigung des Wirkungsgrades ermöglicht diese Drehmomentwandlung den Einsatz kompakterer Motoren mit geringerer kW-Leistung, was Bauraum und Anschaffungskosten spart.
