Erfahren Sie, wann die Eigenkühlung nach IEC 60034-6 an ihre Grenzen stößt und wie Sie mit der richtigen Lüfterauswahl die Motorlebensdauer maximieren.
Eigenkühlung (IC 411) nach IEC 60034-6: Aufbau und Funktion
In der industriellen Antriebstechnik bildet die thermische Entlastung von Elektromotoren das Fundament für einen dauerhaft zuverlässigen Betrieb. Nach der internationalen Norm IEC 60034-6 wird das Kühlverfahren von rotierenden elektrischen Maschinen über den IC-Code definiert[1]. Der industrielle Standardfall für geschlossene Drehstrom-Asynchronmotoren ist das Verfahren IC 411, auch bekannt als Oberflächen-Eigenkühlung. Hierbei sitzt ein Lüfterflügel fest auf der B-Seite (Nicht-Antriebsseite) der Motorwelle und rotiert synchron mit der aktuellen Motordrehzahl.

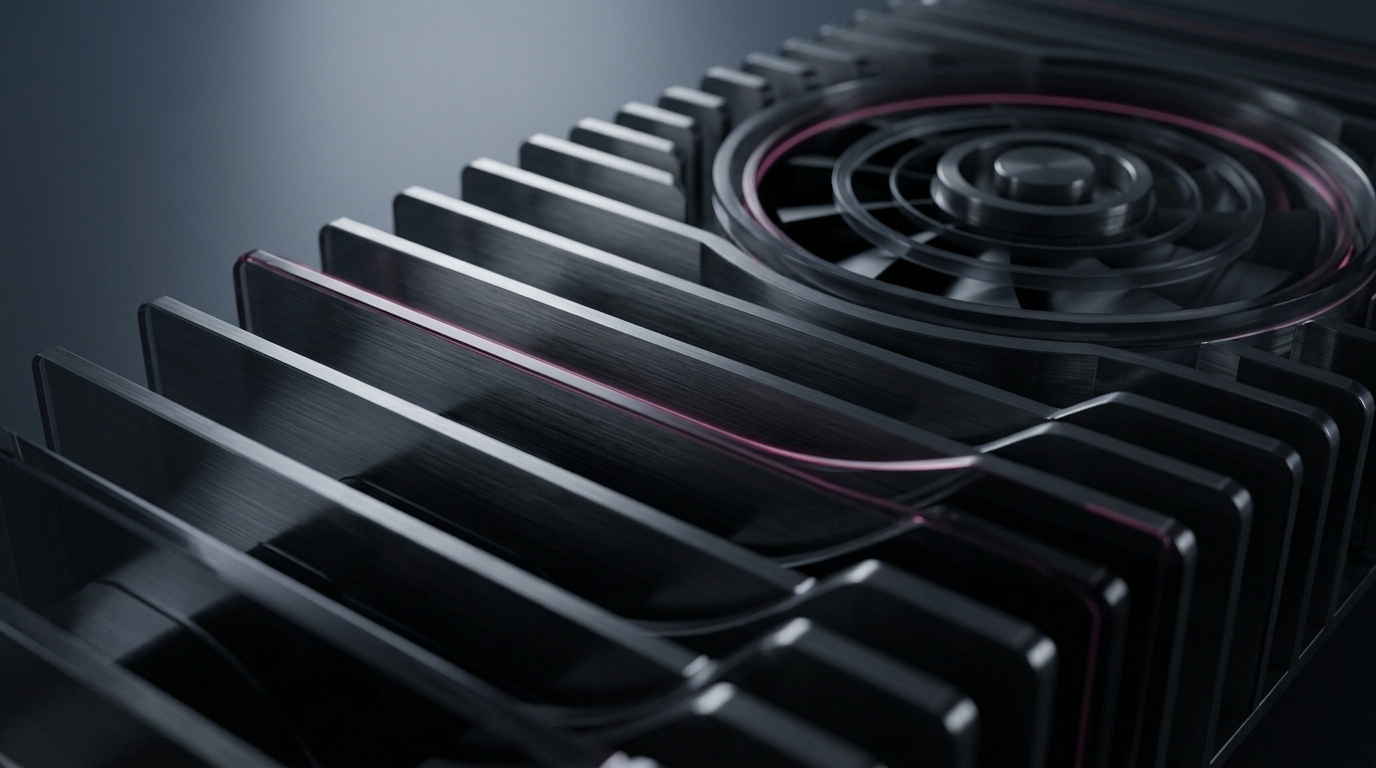

Das physikalische Wirkprinzip basiert darauf, dass der rotierende Lüfterflügel Umgebungsluft ansaugt und diese gezielt über die axialen Kühlrippen des Motorgehäuses führt. Eine robust konstruierte Lüfterhaube schützt das Lüfterrad vor mechanischer Beschädigung und dient gleichzeitig als Luftführungselement, um den Kühlluftstrom ohne Strömungsverluste entlang der Gehäuseoberfläche zu leiten. Wenn Konstrukteure die passende Motorleistung berechnen, müssen sie berücksichtigen, dass die thermische Abfuhr der Verlustleistung eng an das Kennfeld des Lüfters gekoppelt ist.
Physikalische Gesetzmäßigkeiten der Ventilatorströmung
Die geförderte Kühlleistung unterliegt den klassischen Ventilatorgesetzen (Affinitätsgesetzen). Der erzeugte Volumenstrom verhält sich direkt proportional zur Drehzahl der Motorwelle. Das bedeutet, dass bei Nennfrequenz und Nenndrehzahl des Motors im Netzbetrieb ein konstanter, genau berechneter Luftvolumenstrom zur Verfügung steht, der die entstehende Verlustwärme kontinuierlich abführt.
- Lüfterrad auf B-Seite: Mechanisch direkt mit der Welle gekoppelt; dreht starr mit der Drehzahl des Rotors.
- Lüfterhaube: Gewährleistet den Berührungsschutz und führt den Luftstrom effizient über das Rippengehäuse.
- Gehäuserippen: Vergrößern die Wärmeabgabeoberfläche des Stators zur effektiven Konvektion.
- Volumenstrom: Entwickelt sich direkt proportional zur Drehzahl gemäß den Strömungsgesetzen.
Grenzen der Kühlleistung bei drehzahlvariablem Betrieb
Moderne Produktionsanlagen verlangen zunehmend hochdynamische Prozesse, bei denen Elektromotoren über Frequenzumrichter in variablen Drehzahlbereichen betrieben werden. Bei diesem drehzahlvariablen Betrieb stößt die klassische Eigenkühlung (IC 411) jedoch an klare physikalische Grenzen. Da der Lüfterflügel starr mit der Motorwelle verbunden ist, sinkt der geförderte Luftvolumenstrom bei reduzierter Frequenz linear mit der Drehzahl ab.
Wird der Antrieb unterhalb von etwa 50 % der Nenndrehzahl bei konstantem Lastdrehmoment betrieben, verharren die elektrischen Stromwärmeverluste im Stator auf hohem Niveau, während die Eigenkühlung drastisch einbricht. Ohne Gegenmaßnahmen steigt die Wicklungstemperatur steil an. In der Praxis führt ein unzulässiger Anstieg der Betriebstemperatur um nur 10 °C bereits zu einer Halbierung der Lebensdauer der Wicklungsisolation. Um thermische Schäden zu vermeiden, müssen Konstrukteure entweder ein permanentes Drehmoment-Derating einplanen oder auf ein lösungsorientiertes Industriekonzept umsteigen.
Entlastung durch Fremdbelüftung (IC 416)
Als lösungsorientierte Alternative etabliert sich die Fremdbelüftung nach IC 416[2]. Hierbei wird der wellengekoppelte Lüfter durch ein separates, elektrisch unabhängig angetriebenes Lüfteraggregat ersetzt. Dies garantiert selbst im Stillstand oder bei minimalen Drehzahlen einen vollen, drehzahlunabhängigen Kühlluftstrom. Der Einsatz eines Fremdlüfters kann die Motorlebensdauer bei frequenzgesteuerten Antrieben um bis zu 30 % verlängern und reduziert zudem die Geräuschentwicklung bei hohen Drehzahlen[3].
| Kühlverfahren | Kühlprinzip | Volumenstrom bei reduzierter Drehzahl | Thermische Eignung im FU-Betrieb |
|---|---|---|---|
| Eigenkühlung (IC 411) | Wellengekoppelter Lüfterflügel | Sinkt näherungsweise proportional mit der Drehzahl | Eingeschränkt: das verfügbare Dauerdrehmoment ist bei niedrigen Drehzahlen begrenzt |
| Fremdbelüftung (IC 416) | Unabhängiger Fremdlüftermotor | Bleibt drehzahlunabhängig konstant | Optimal: der Motor kann auch bei niedrigen Drehzahlen belastet werden |
Werkstoffe für Lüfterflügel und ihre Temperaturgrenzen
Die mechanische und thermische Integrität eines Motorlüfters wird maßgeblich durch die Materialauswahl des Lüfterflügels bestimmt. Je nach Umgebungstemperatur, Drehzahlbeanspruchung und chemischer Belastung im Industrieumfeld müssen Ingenieure den passenden Werkstoff spezifizieren. Eine fehlerhafte Materialwahl führt bei thermischer Überlastung zu Erweichung, Unwucht oder Sprödigkeitsbrüchen, was den Ausfall des gesamten Antriebs nach sich zieht.
Für Standardanwendungen im normalen Maschinenbau wird häufig Polypropylen (PPN) eingesetzt. Dieser Thermoplast bietet ein geringes Eigengewicht sowie gute Dämpfungseigenschaften und ist für kontinuierliche Betriebstemperaturen bis zu +90 °C ausgelegt. Steigen die thermischen Anforderungen durch höhere Isolationsklassen oder erschwerte Umgebungsbedingungen, kommt Polyamid zum Einsatz, das Dauerbelastungen bis zu +170 °C problemlos standhält. Bei Applikationen wie einem Elektromotor 112M im Schwerlasteinsatz sichert die richtige Spezifikation die Dauerfestigkeit.
Hochtemperatur- und Schwerlastbereiche mit Aluminiumlüftern
Für extrem anspruchsvolle Umgebungen, aggressive Medien oder Anwendungen im Hochtemperaturbereich reichen Kunststoffe nicht mehr aus. In diesen Fällen werden Präzisionslüfterräder aus Aluminium gefertigt. Metallische Lüfterflügel bieten höchste mechanische Stabilität gegen Fremdkörpereinschlag und halten extremen Temperaturbereichen bis zu +249 °C zuverlässig stand. Sie stellen die thermische Sicherheit im kompletten Antriebsstrang sicher.
| Werkstoff | Max. Betriebstemperatur | Typisches Einsatzgebiet |
|---|---|---|
| Polypropylen (PPN) | +90 °C | Standard-Industriemotoren in sauberer Umgebung |
| Polyamid | +170 °C | Schwerlastmotoren, erhöhte Wärmeklassen |
| Aluminium | +249 °C | Extreme Umgebungstemperaturen, aggressive Atmosphären |
Typische Fehlerbilder und Auswahlkriterien für Motorlüfter
Trotz ihrer konstruktiven Einfachheit gehören Belüftungskomponenten zu den kritischen Schwachstellen im Anlagenbetrieb, da Ausfälle häufig schleichend auftreten. Ein klassisches Fehlerbild ist der mechanische Lüfterflügelbruch, verursacht durch Schwingungsermüdung, Fliehkraftüberlastung oder das Eindringen von Fremdkörpern durch die Lüfterhaube. Ebenso verringern verformte Lüfterhauben nach Kollisionen oder verstopfte Kühlrippen durch Staub- und Ölablagerungen den effektiven Querschnitt des Luftstroms drastisch, was trotz optisch intaktem Lüfterrad zur thermischen Überlastung führt.
Um diesen Risiken präventiv zu begegnen, müssen Systemplaner bei der Auslegung klare Projektierungskriterien beachten. Neben dem rechnerisch ermittelten Fördervolumen und der Umgebungstemperatur spielt der geometrische Einbauraum eine entscheidende Rolle: Gemäß Herstellervorgaben sollte der Abstand zwischen der Ansaugfläche der Lüfterhaube und der nächsten Wand mindestens dem halben Motordurchmesser entsprechen, um Drosselverluste zu vermeiden. Wenn Sie komplexere Antriebe richtig dimensionieren, sichert diese Maßnahme die ungehinderte Ansaugung. Zudem müssen für raue Betriebsbedingungen passende Schutzarten gewählt werden; Standard-Fremdlüfter erreichen häufig IP66 und optional IP67.
Ganzheitliche Systemintegration im Antriebsstrang
Für Konstrukteure und CAD-Ingenieure endet die Planung nicht beim einzelnen Bauteil, sondern umfasst das lückenlose Zusammenspiel von Motor, Getriebe und Steuerung. Als erfahrener Engineering-Partner liefert ATEK Drive Solutions komplette Lösungen für den gesamten Antriebsstrang. Hochwertige Motoren und Controller werden hierbei mit abgestimmten Lüftersystemen und Präzisionsgetrieben kombiniert, um maximale Zuverlässigkeit, hohe Verfügbarkeit und eine minimale Ausfallquote projektfertig ab Werk zu garantieren.
- Schleichende Überhitzung: Regelmäßige Sichtprüfung der Kühlrippen und Lüfterhaube auf Ablagerungen durchführen.
- Wandabstand beachten: Ausreichenden Freiraum vor der Ansaugöffnung der Lüfterhaube gemäß Herstellervorgabe einhalten.
- Schutzart abstimmen: Bei Staub- und Strahlwasserbelastung mindestens IP66 wählen[3].
- Betriebsmodus analysieren: Bei Frequenzumrichterbetrieb im unteren Drehzahlbereich direkt Fremdbelüftung (IC 416) vorsehen.
Häufig gestellte Fragen
Was bedeutet die Kühlungsart IC 411 bei Elektromotoren?
Der Code IC 411 nach IEC 60034-6 beschreibt die standardmäßige Eigenkühlung. Hierbei wird ein auf der Motorwelle montierter Lüfter angetrieben, der kontinuierlich Kühlluft über die äußeren Gehäusekühlrippen fördert.
Wann wird eine Fremdbelüftung (IC 416) zwingend benötigt?
Eine Fremdbelüftung ist erforderlich, wenn der Elektromotor dauerhaft bei niedrigen Drehzahlen über einen Frequenzumrichter betrieben wird, da die Eigenkühlung dort ein zu geringes Fördervolumen bietet, um eine thermische Überlastung zu verhindern.
Warum sinkt die Kühlleistung bei niedriger Motordrehzahl?
Nach den physikalischen Ventilatorgesetzen verhält sich die geförderte Kühlluftmenge näherungsweise proportional zur Drehzahl des Motors. Rotiert der Eigenlüfter langsamer, bricht das Fördervolumen und somit die nötige Wärmeabfuhr drastisch ein.
Aus welchem Material sollten Lüfterflügel gefertigt sein?
Das geeignete Material richtet sich nach der maximalen Betriebstemperatur. Für typische Anwendungen bis 90 °C genügt Polypropylen. Bei höheren thermischen Belastungen kommen hitzebeständige Kunststoffe wie Polyamid (bis 170 °C) oder Aluminium (bis 249 °C) zum Einsatz.
Was sind typische Ausfallursachen bei Motorlüftern?
Häufige Ursachen sind mechanische Beschädigungen wie Materialermüdung, die zum Bruch der Lüfterflügel führen. Auch stark verschmutzte Kühlrippen oder deformierte Lüfterhauben drosseln den Luftstrom und verursachen eine oft unbemerkt bleibende, schleichende Überhitzung.
