Leitfaden für industrielle Scheibenbremsen: Ursachen von Bremsenquietschen wie Verglasung und Rost erkennen, fachgerecht reinigen und vermeiden.
Physikalische Grundlagen: Wie Schwingungen und der Stick-Slip-Effekt Bremsenquietschen verursachen
Bei der Auslegung und Wartung industrieller Antriebssysteme stellt die akustische Stabilität von Reibungsbremsen eine grundlegende Anforderung dar. Wenn wir Scheibenbremsen betrachten, wird die Entstehung störender Geräusche maßgeblich durch tribologische Vorgänge im Kontaktspalt beeinflusst. Das charakteristische Bremsenquietschen ist kein rein kosmetisches Problem, sondern die Folge von selbsterregten Reibschwingungen. Diese entstehen, wenn der kontinuierliche Reibschluss zwischen dem Bremsbelag und der rotierenden Bremsscheibe unterbrochen wird.
Die physikalische Ursache für dieses Phänomen liegt im Stick-Slip-Effekt, auch bekannt als Haft-Gleit-Effekt. Dieser tritt auf, wenn der Gleitreibungskoeffizient kleiner ist als der statische Haftreibungskoeffizient. Die Reibpartner haften kurzzeitig aneinander, wodurch sich das mechanische System elastisch verspannt, um sich anschließend schlagartig wieder voneinander zu lösen. Dieser extrem schnelle, periodische Wechsel regt das Gesamtsystem zu hochfrequenten Schwingungen an, die sich typischerweise in einem Frequenzbereich von 1 bis 15 Kilohertz bewegen[1].
- Haftphase (Stick): Der Belag haftet kurzzeitig an der rotierenden Scheibe und verformt das Bremssystem elastisch.
- Gleitphase (Slip): Die elastischen Rückstellkräfte überwinden die Haftreibung, woraufhin die Bauteile zurückschnellen.
- Resonanzübertragung: Diese zyklische Scherrate induziert hochfrequente Mikro-Vibrationen im Kontaktspalt.
- Systemweite Ausbreitung: Die mechanischen Impulse wandern über die gesamte Bremszange und erzeugen störende Schwingungen.
Die im Kontaktspalt erzeugten Vibrationen breiten sich über die gesamte Bremszange aus und regen angrenzende Komponenten des Antriebsstrangs zu Eigenschwingungen an. Als ganzheitlicher Engineering-Partner für Antriebstechnik betont ATEK Drive Solutions stets, dass das akustische Verhalten einer Bremse nur im Systemkontext gelöst werden kann. Um diese Resonanzen dauerhaft zu unterbinden, müssen Instandhalter und Betriebsingenieure die Einflussfaktoren wie Reibwertschwankungen, Verunreinigungen und Verschleiß systematisch analysieren und beheben.
Die häufigsten Ursachen im Detail: Von Bremsstaub bis zur verglasten Oberfläche
In der industriellen Antriebstechnik ist ein hochfrequentes Bremsenquietschen meist das Resultat von selbsterregten Reibschwingungen, die durch den physikalischen Stick-Slip-Effekt entstehen. Wenn sich Haft- und Gleitreibung zwischen dem Bremsbelag und der Bremsscheibe in extrem schnellem Wechsel ablösen, gerät das gesamte Bremssystem in Resonanz. Für Instandhalter und Betriebsingenieure ist eine präzise Schwingungsanalyse der erste Schritt, um die mechanischen und thermischen Auslöser zu identifizieren.
Thermodynamische Überlastungen führen häufig zu einer dauerhaften Verglasung der Belagoberfläche, wodurch sich der Reibungskoeffizient drastisch verändert. Ebenso beeinträchtigen Korrosion durch Feuchtigkeit, angesammelter Bremsstaub oder eine fehlende Schmierung der mechanischen Führungen das exakte Lüftungsverhalten der Bremszangen. Eine fehlerhafte Abstimmung der Systemkomponenten begünstigt diese Störgeräusche zusätzlich. Für einen dauerhaft leisen Betrieb ist die Wahl der exakt abgestimmten Bremsbeläge entscheidend.
| Ursache | Mechanischer Effekt | Zielgerichtete Maßnahme |
|---|---|---|
| Bremsstaub und Schmutz | Erhöhter Verschleiß und asymmetrische Reibung | Gründliche Reinigung mit Bremsenreiniger und Drahtbürste |
| Verglaste Beläge | Thermische Überlastung verändert Reibwert | Beläge planschleifen oder austauschen bei tiefer Schädigung |
| Korrosion / Oberflächenrost | Veränderte Rauheit der Reibfläche | Bremsscheibe prüfen, reinigen oder fachgerecht überschleifen Bremsscheiben |
| Fehlende Führungsschmierung | Verkanten oder asymmetrisches Anlegen der Beläge | Führungsbolzen reinigen und mit Hochtemperatur-Festschmierstoff behandeln |
Um ungeplante Maschinenstillstände in komplexen Antriebssträngen zu vermeiden, müssen Instandhaltungsteams diese mechanischen Wechselwirkungen frühzeitig analysieren. Geräusche sind oft das erste Warnsignal für einen ungleichmäßigen Verschleiß, der langfristig die funktionale Sicherheit der gesamten Anlage gefährden kann.

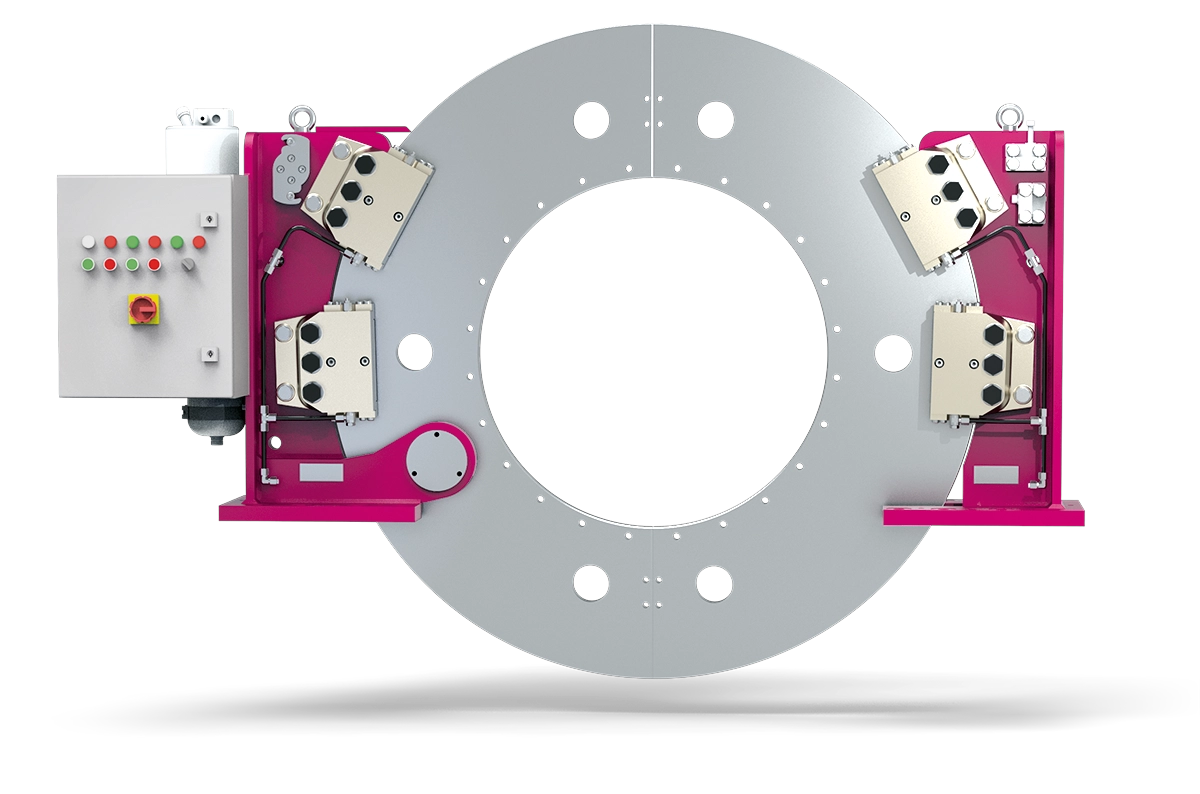

Schritt-für-Schritt-Anleitung: Scheibenbremsen fachgerecht demontieren und reinigen
Die zuverlässige Beseitigung von Bremsenquietschen bei Industrieanlagen setzt eine strukturierte Vorgehensweise voraus. Ein instabiler Reibwert führt oft zum physikalischen Stick-Slip-Effekt, der störende Schwingungen und Geräusche verursacht. Um die optimale Leistung und Sicherheit Ihrer Anlage zu gewährleisten, müssen Instandhalter und Betriebsingenieure bei der Reinigung und Demontage höchste Präzision walten lassen. Unser globaler Bremssystem-Service zeigt, dass eine fachgerechte Instandhaltung unerlässlich ist, um kostspielige Stillstandszeiten zu vermeiden.
- Sicherheit herstellen: Schalten Sie die Anlage stromlos und entlasten Sie alle hydraulischen oder pneumatischen Druckleitungen komplett.
- Demontage der Komponenten: Lösen Sie die Bremszange vorsichtig und entnehmen Sie die Bremsbeläge gemäß Herstellervorgaben, um freien Zugang zu allen Reibflächen zu erhalten.
- Reinigung der Bremsscheibe: Verwenden Sie einen rückstandsfreien industriellen Bremsenreiniger oder mindestens 90-prozentigen Isopropylalkohol auf einem sauberen, fusselfreien Tuch, um Fett, Öl und Abrieb gründlich zu entfernen[3].
- Belagsbehandlung und Entglasung: Prüfen Sie die Beläge auf Verölung. Sind diese intakt, aber verglast, schleifen Sie die Oberfläche mit feinem Schmirgelpapier vorsichtig an, um die Reibschicht zu reaktivieren.
- Wiedermontage: Setzen Sie die Komponenten zusammen und ziehen Sie alle Schrauben exakt mit dem vom Hersteller vorgegebenen Drehmoment an, um mechanische Verspannungen zu vermeiden.
Vermeiden Sie bei diesen Arbeiten kritische Fehler wie den Einsatz ungeeigneter Schmiermittel oder Kriechöle (wie WD-40) in der Nähe von Reibflächen, da verölte Komponenten die Bremskraft drastisch reduzieren[2]. Berühren Sie gereinigte Reibflächen niemals mit bloßen Fingern, da Hautfett die Haftung beeinträchtigt. Bei tiefen Ölkontaminationen der Beläge ist eine Reinigung wirkungslos; in diesem Fall müssen Sie neue Bremsbeläge einbauen, um die funktionale Sicherheit des kompletten Antriebsstrangs wiederherzustellen.
Präventive Wartung: Geräusche durch optimale Reibpaarungen und Systemauslegung verhindern
Hochfrequentes Bremsenquietschen im industriellen Umfeld ist meist das Resultat des sogenannten Stick-Slip-Effekts. Dieses physikalische Phänomen tritt auf, wenn die statische Haftreibung zwischen Bremsbelag und Scheibe signifikant größer ist als die dynamische Gleitreibung[4]. Das zyklische Festkleben und Losreißen versetzt die Bremszange und angrenzende Getriebestrukturen in Schwingung. Um diese mechanischen Resonanzen präventiv zu unterbinden, sind regelmäßige Inspektionen mit unserem globalen Bremssystem-Service unerlässlich.
Neben der reinen Reinigung spielt die kontrollierte Einbremsphase eine entscheidende Rolle für den geräuschfreien Betrieb. Neue Reibbeläge müssen sich unter kontrollierten Lastzyklen thermisch und mechanisch anpassen, um eine gleichmäßige Übertragungsschicht auf der Scheibenoberfläche aufzubauen. Erst durch diese thermische Konditionierung wird eine Verglasung oder unregelmäßige Reibwertverteilung vermieden. Die sorgfältige Abstimmung aller Reibpaarungskomponenten ist daher die Grundlage für eine dauerhaft stabile Bremsleistung.
- Präzise Belagauswahl: Die Auswahl spezifischer Reibmaterialien wie der graphitierten Qualität 570 von ATEK Drive Solutions wirkt durch inhärente Schmiereffekte einer Geräuschbildung aktiv entgegen.
- Abstimmung der Reibpartner: Die physikalischen Eigenschaften der Bremsscheiben müssen exakt auf die Härte und das Wärmeverhalten der eingesetzten Bremsbeläge abgestimmt sein.
- Regelmäßige Schmierung: Gleitführungen und Bolzen der Bremszangen erfordern hochtemperaturbeständige Feststoffschmierstoffe, um Stick-Slip-Schwingungen im Gehäuse zu dämpfen.
Bei ATEK Drive Solutions betrachten wir Bremsen nicht als isolierte Komponenten, sondern integrieren sie in maßgeschneiderte Lösungen für den kompletten Antriebsstrang. Unsere bewährten Elephant Brakes zeichnen sich durch eine extrem robuste Systemarchitektur aus, die durch optimierte Steifigkeiten konstruktionsbedingt Schwingungen minimiert. In Kombination mit präzisen Servogetrieben oder Planetengetrieben sichern diese Gesamtsysteme eine maximale Ausfallsicherheit und Geräuscharmut im harten industriellen Dauereinsatz.
Häufig gestellte Fragen
Warum quietschen Scheibenbremsen im industriellen Einsatz?
Der Hauptgrund ist der Stick-Slip-Effekt (Haft-Gleit-Effekt). Dabei führen Reibwertschwankungen zwischen Belag und Scheibe zu einem permanenten Wechsel von Haftung und Gleitreibung im Millisekundenbereich. Dies regt das System zu hochfrequenten Schwingungen im Bereich von 1 bis 15 kHz an, die sich als Quietschen äußern. Auch Schmutz, Bremsstaub, Korrosion, ungeeignete Reibpaarungen oder eine verglaste Belagoberfläche können dieses Schwingungsverhalten begünstigen.
Was versteht man unter dem Verglasen von Bremsbelägen?
Verglasung entsteht durch thermische Überlastung der Beläge, beispielsweise bei unzureichendem Einfahren oder dauerhaft zu hoher Belastung. Die Reibfläche schmilzt oberflächlich auf und bildet eine extrem glatte, glasige Schicht. Dies senkt den Reibwert drastisch und führt zu Bremsenquietschen. Ein verglaster Belag muss mit feinem Schmirgelpapier abgeschliffen oder ausgetauscht werden.
Welcher Reiniger eignet sich am besten für industrielle Bremsscheiben?
Verwenden Sie ausschließlich rückstandsfreie Reinigungsmittel wie speziellen industriellen Bremsenreiniger oder hochprozentigen Isopropylalkohol (mindestens 90 Prozent). Normale Lösungsmittel, Benzin oder Haushaltsreiniger hinterlassen oft Schmierfilme, die den Reibwert zerstören und die Bremswirkung massiv beeinträchtigen.
Kann man das Quietschen durch Schmieren beseitigen?
Schmierung darf niemals auf die Bremsscheibe oder die Belagvorderseite gelangen, da dies zum Totalausfall der Bremswirkung führt. Eine fachgerechte Schmierung der Führungen, Führungsstifte und Kolbenrückseiten mit hitzebeständiger, metallfreier Antiquietschpaste (z.B. Keramikpaste) ist hingegen notwendig, um mechanisch bedingte Vibrationen zu dämpfen.
Wie lange dauert das korrekte Einfahren neuer Bremsbeläge?
Im industriellen Einsatz müssen neue Beläge unter kontrollierten Lastbedingungen sanft eingebremst werden, damit sich ein gleichmäßiges Tragbild entwickelt. Im Automobilbereich entspricht dies einer Einfahrzeit von bis zu 500 Kilometern. Bei Industrieanwendungen ist darauf zu achten, dass in der ersten Betriebsphase extreme Notstopps vermieden werden, um thermische Verglasung zu verhindern.
Welche Rolle spielt die Reibpaarung beim Bremsenquietschen?
Die Reibpaarung (Kombination aus Scheibenmaterial und Bremsbelag) entscheidet maßgeblich über das Schwingungsverhalten. Nicht jede Kombination harmoniert optimal. ATEK Drive Solutions verwendet beispielsweise für ATEX-konforme Anwendungen das bewährte Reibmaterial 544 in Kombination mit dem Scheibenwerkstoff EN-GJS-400-15, um höchste Zuverlässigkeit und minimale Geräuschentwicklung zu garantieren.
