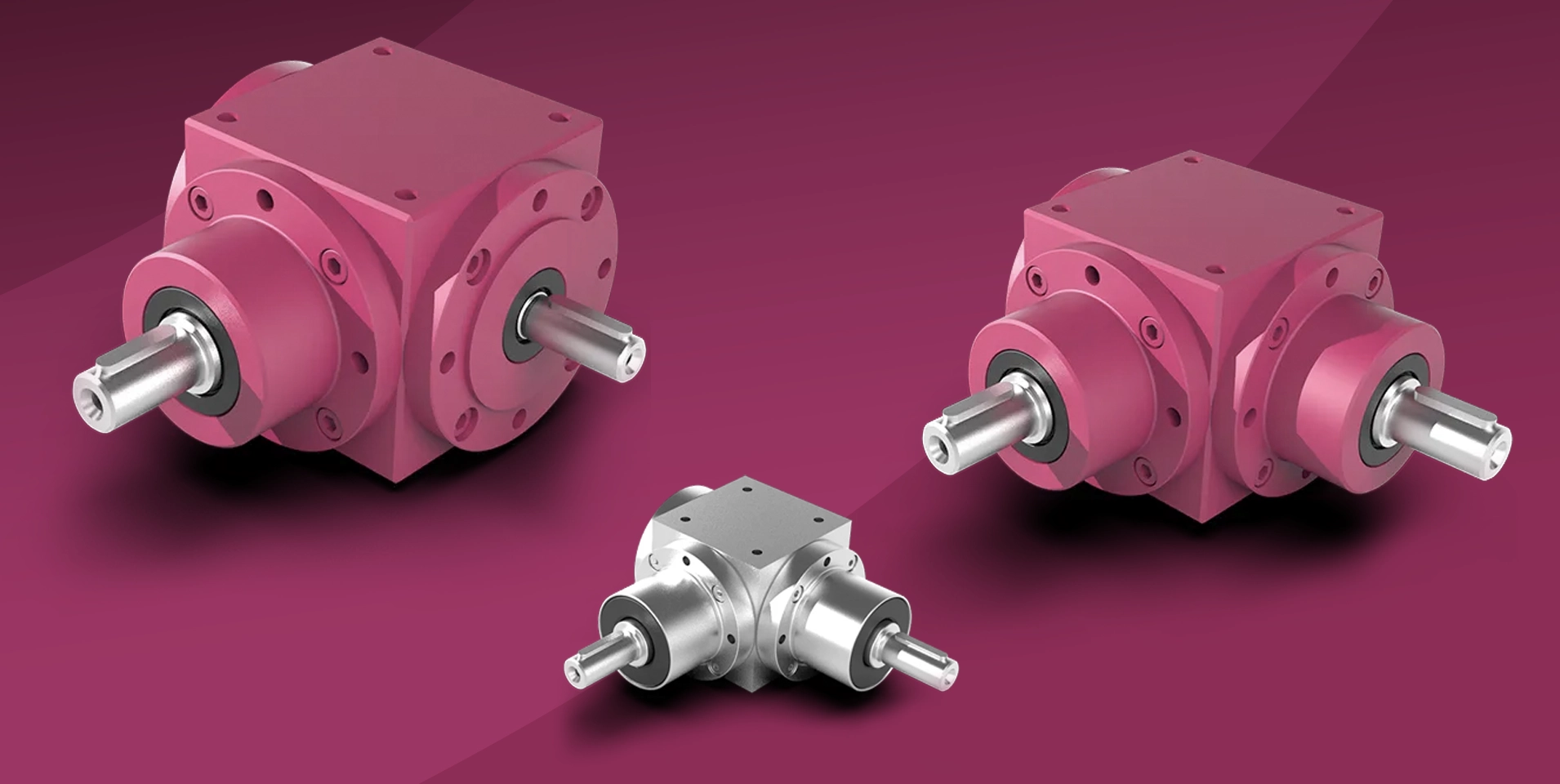

Wie sich Kegelradgetriebe von Hypoid- und Winkelgetrieben unterscheiden
In der industriellen Antriebstechnik bezeichnet der Begriff Winkelgetriebe eine übergeordnete Kategorie von Getriebebauarten, deren An- und Abtriebswellen in einem definierten Winkel zueinander stehen. Innerhalb dieser Kategorie nehmen Kegelradgetriebe eine zentrale Stellung ein. Das charakteristische Merkmal klassischer Kegelradgetriebe liegt in der Geometrie der Radachsen: Die Achsen von Ritzel und Tellerrad schneiden sich in einem gemeinsamen Schnittpunkt, meist unter einem Achsenwinkel von 90 Grad.
Achsversatz bei Hypoidgetrieben versus achsschnittfreie Konstruktion
Im Gegensatz dazu weisen Hypoidgetriebe einen spürbaren Achsversatz auf. Die Ritzelachse verläuft in einem definierten Abstand an der Radachse vorbei. Dieser Achsversatz ermöglicht zwar größere Ritzeldurchmesser und damit eine höhere Belastbarkeit bei extremen Drehmomenten, bringt jedoch einen signifikanten Längsgleitanteil auf den Zahnflanken mit sich. Aus diesem Grund erfordern Hypoidgetriebe spezielle Hochdruckschmierstoffe und weisen unter Teillast höhere Reibungsverluste auf.
Ein entscheidender Vorteil reiner Kegelradgetriebe gegenüber anderen Winkelbauarten wie Schneckengetriebe liegt in ihrem hervorragenden Wirkungsgrad. Während Schneckengetriebe durch das gleitende Einrollen der Schneckenwelle bauartbedingt Wirkungsgrade von teilweise unter 80 Prozent aufweisen, erreichen präzise Kegelradgetriebe Wirkungsgrade von 94 bis 98 Prozent. Dies reduziert Verlustleistung und Wärmeentwicklung im Dauerbetrieb erheblich.
| Getriebeart | Achsenlage | Typischer Wirkungsgrad | Hauptsächlicher Kinematik-Vorteil |
|---|---|---|---|
| Kegelradgetriebe | Sich schneidende Achsen (Achsenwinkel meist 90°) | Bis zu 98 % | Hohe Effizienz und reines Abwälzen der Wälzkegel |
| Hypoidgetriebe | Versetzte Achsen (Achsversatz a > 0) | 83 % bis 88 % | Größeres Ritzel bei hohen Drehmomenten |
| Schneckengetriebe | Gekreuzte Achsen mit großem Versatz | 50 % bis 85 % | Hohe Übersetzung auf engem Raum |
Für Konstrukteure und CAD-Ingenieure bedeutet diese Abgrenzung eine klare Entscheidungsgrundlage: Wenn eine hocheffiziente Kraftübertragung ohne thermische Kompromisse und ohne spezielle Schmierstoffklassen gefordert ist, bilden reine Kegelradgetriebe die präferierte Wahl.
Geradverzahnt, spiralverzahnt, Zerol: die Verzahnungsarten im Vergleich
Die Leistungsfähigkeit, Laufruhe und Belastbarkeit eines Kegelradgetriebes werden maßgeblich durch die Geometrie der Verzahnung bestimmt. Normative Vorgaben für die Geometrie von Kegel- und Hypoidrädern sind in der ISO 23509 verankert, die Berechnungsverfahren für unterschiedliche Zahnformen festlegt. In der industriellen Praxis stehen im Wesentlichen drei Verzahnungstypen zur Verfügung: Geradverzahnung, Spiralverzahnung (auch Bogenverzahnung genannt) sowie die Zerol-Verzahnung.
Gegenüberstellung der Zahngeometrien und Einsatzgrenzen
Geradverzahnte Kegelräder zeichnen sich durch eine wirtschaftliche Fertigung aus, da die Zahnflanken geradlinig zur Teilkegelspitze verlaufen. Der Zahneingriff erfolgt jedoch abrupt über die gesamte Zahnbreite. Dies führt zu stoßartigen Belastungen und einer erhöhten Geräuschentwicklung. Ungeschliffene geradverzahnte Radsätze sind daher in der Regel auf Umfangsgeschwindigkeiten bis etwa 8 m/s beschränkt, während geschliffene Ausführungen bis etwa 20 m/s eingesetzt werden.
Spiralverzahnte Kegelräder mit einem Spiralwinkel von typischerweise 30 bis 45 Grad besitzen hingegen bogenförmige Zahnflanken. Dadurch befinden sich stets mehrere Zähne gleichzeitig im Eingriff (kontinuierliche Überdeckung). Das Ergebnis ist ein extrem ruhiger Lauf, hohe Stoßfestigkeit sowie eine maximale Drehmomentkapazität selbst bei hohen Umfangsgeschwindigkeiten von über 30 m/s. Die Zerol-Verzahnung stellt eine Sonderform dar: Sie kombiniert die bogenförmig gekrümmte Zahnflanke mit einem Spiralwinkel von 0 Grad, wodurch sie wie eine Geradverzahnung ohne richtungsabhängige Zusatzkräfte arbeitet, aber ein günstigeres Tragbild aufweist.
| Verzahnungsart | Zahneingriff | Umfangsgeschwindigkeit | Einsatzschwerpunkt |
|---|---|---|---|
| Geradverzahnung | Stoßartig über die gesamte Zahnbreite | Bis ca. 8 m/s (geschliffen bis 20 m/s) | Niedrige Speeds, Handantriebe, Verstellgetriebe |
| Spiralverzahnung | Kontinuierlich mit hoher Überdeckung | Bis über 30 m/s | Hochleistungsantriebe, Werkzeugmaschinen, Robotik |
| Zerol-Verzahnung | Bogenförmig ohne Spiralwinkel (0°) | Bis ca. 15 m/s | Sonderanwendungen mit wechselnden Drehrichtungen |
Wirkungsgrad und Verdrehspiel für Präzisionsanwendungen
Für hochdynamische Positionieraufgaben in der Automatisierungstechnik und im Maschinenbau gelten strenge Anforderungen an das kinetische Verhalten des Antriebsstrangs. Zwei Kennwerte sind hierbei von zentraler Bedeutung: das Verdrehspiel und der mechanische Wirkungsgrad. Die normativen Grundbegriffe und Bestimmungsgrößen für Kegelräder sind in der DIN 3971 geregelt.
Spielfreie Kraftübertragung und Werkstoffauswahl
Das Verdrehspiel (auch Zahnflankenspiel genannt) beschreibt den Verdrehwinkel der Abtriebswelle bei blockierter Antriebswelle. In hochpräzisen Anwendungen führt ein zu großes Spiel zu Positionierfehlern und Schwingungen. Durch hochgenaue Schleifverfahren und eine gezielte Einpassung der Radsätze lässt sich das Verdrehspiel bei Hochleistungsgetrieben auf unter 6 Winkelminuten reduzieren. Solch ein geringes Spiel ist essenziell, wenn Präzisions-Getriebemotoren oder hochdynamische Servogetriebe in CNC-Werkzeugmaschinen oder Verpackungsanlagen eingesetzt werden.
- Hoher Verzahnungswirkungsgrad: Minimiert die Verlustleistung und reduziert thermische Belastungen in geschlossenen Gehäusen.
- Einsatz gehärteter Einsatzstähle: Beide Räder des Radsatzes werden einsatzgehärtet und geschliffen, um höchste Flankentragfähigkeit und Dauerfestigkeit zu garantieren.
- Verdrehspiel unter 6 Winkelminuten: Gewährleistet exakte Wiederholgenauigkeit bei reversierenden Bewegungsabläufen.
- Optimiertes Schmierstoffmanagement: Lebensdauerschmierung gewährleistet unter normalen Betriebsbedingungen einen wartungsfreien Einsatz.
Neben dem Planetengetriebe bildet das präzise ausgelegte Kegelradgetriebe damit eine tragende Säule in modernen Automatisierungskonzepten, wo hohe Schaltdynamik mit kompakter Bauform zusammenkommen muss.
Welche Normen die Auslegung von Kegelradgetrieben regeln
Die Auslegung von Kegelradgetrieben stützt sich auf drei Normwerke, die Begriffe, Geometrie und Tragfähigkeit voneinander abgrenzen. DIN 3971 definiert Begriffe und Bestimmungsgrößen für Kegelräder und Kegelradpaare und liefert damit die einheitliche Sprache für Zeichnungen und Datenblätter. Die ISO 23509 regelt die Verzahnungsgeometrie von Kegel- und Hypoidrädern, also Kegelwinkel, Zahnhöhenverläufe und Spiralwinkel. Den rechnerischen Nachweis liefert schließlich die dreiteilige ISO 10300: Teil 1 führt ein und beschreibt die allgemeinen Einflussfaktoren[2], Teil 2 behandelt die Grübchentragfähigkeit[3], Teil 3 die Zahnfußtragfähigkeit[4]. Für Konstrukteure heißt das: Geometrie und Festigkeitsnachweis werden getrennt dokumentiert, beide Nachweise gehören aber in dieselbe Auslegungsakte.
Warum Axialkräfte die Lagerauswahl bestimmen
Die Geometrie spiralverzahnter Kegelräder erzeugt im Betrieb neben den Tangential- und Radialkräften erhebliche Axialkräfte. Diese Schubkräfte drücken Ritzel und Tellerrad je nach Drehrichtung und Zahnflankenneigung entweder voneinander weg oder ziehen sie zueinander. Eine unzureichende Lagerung führt zu einer axialen Verlagerung der Wellen, was das empfindliche Tragbild der Verzahnung nachhaltig stört.
Vorspannung von Kegelrollenlagern und Nachweis nach ISO 10300
Um schädlichen Kantenlauf und vorzeitigen Flankenverschleiß zu verhindern, erfordern Kegelradgetriebe eine starre, axial tragfähige Lagerung. In der Regel kommen paarweise angestellte Kegelrollenlager mit definierter mechanischer Vorspannung zum Einsatz. Fehlt diese Vorspannung oder verringert sie sich durch Gehäuseverformungen, verschiebt sich das Tragbild aus der Flankenmitte an die Zahnkanten, was lokale Überlastungen und Zahnbruch verursachen kann.
Die normgerechte Auslegung und Sicherheitsrechnung erfolgt nach ISO 10300 (Teile 1 bis 3), welche die Tragfähigkeitsberechnung von Kegelrädern regelt und in Teil 3 beispielsweise die Berechnung der Zahnfußtragfähigkeit behandelt[4]. In der Praxis lohnt es sich, Verzahnung, Lagerung und Anbauteile nicht isoliert zu betrachten, sondern den gesamten Antriebsstrang aus Getriebe, Motor, Steuerung und Bremse als ein System auszulegen: Nur so passen berechnete Tragfähigkeit und tatsächlich auftretende Zusatzlasten zusammen.
- Präzise Lagereinstellung: Exakte Distanzscheiben und definierte Vorspannung verhindern axiales Spiel unter Last.
- Regelmäßige Tragbildkontrolle: Überprüfung der Tragbildlage im Testlauf sichert die Einhaltung der berechneten Kontaktzone.
- Normenkonforme Tragfähigkeit: Nachweis der Grübchen- und Zahnfußfestigkeit nach der Normenreihe ISO 10300, deren Teil 3 die Zahnfußtragfähigkeit regelt[4].
- Ganzheitliche Systemintegration: Abstimmung der Wellenlagerung auf äußere Zusatzlasten aus dem gesamten Maschinenstrang.
Typische Montagefehler und ihre Folgen fürs Tragbild
- Falsches Einbaumaß des Ritzels: Tragbild verschiebt sich zum Zahnkopf oder Zahnfuß, Geräuschpegel und Flankenpressung steigen.
- Fehlende Lagervorspannung: axiale Verlagerung unter Last, Kantenlauf und vorzeitiger Flankenverschleiß.
- Zu hohe Vorspannung: erhöhte Reibleistung, Übertemperatur und Schmierstoffalterung.
- Verspannte Gehäuseflächen: verkippte Achsen, einseitiges Tragbild und lokale Überlastung bis zum Zahnbruch.
- Fehlende Tragbildkontrolle im Probelauf: Montagefehler bleiben unentdeckt und wirken erst im Dauerbetrieb als Ausfall.
Die meisten Schäden an Kegelradsätzen entstehen nicht im Betrieb, sondern bei der Montage. Der klassische Fehler ist ein falsches Einbaumaß: Wird der Abstand zwischen Ritzelanlage und Teilkegelspitze durch fehlende oder zu dicke Distanzscheiben verfehlt, wandert das Tragbild aus der Flankenmitte an den Zahnkopf oder in den Zahnfuß. Ebenso kritisch sind eine zu geringe Lagervorspannung, die unter Last axiales Spiel und damit Kantenlauf zulässt, und eine zu hohe Vorspannung, die Reibung, Temperatur und Verschleiß nach oben treibt. Hinzu kommen verspannte oder unebene Anschraubflächen am Gehäuse: Sie verformen die Lagersitze, verkippen die Achsen und zerstören die berechnete Kontaktzone, selbst wenn Verzahnung und Lagerung für sich fehlerfrei sind.
Häufig gestellte Fragen
Worin unterscheidet sich ein Kegelradgetriebe von einem Hypoidgetriebe?
Bei einem klassischen Kegelradgetriebe schneiden sich die Achsen der beiden Zahnräder in der Regel exakt in einem Punkt. Beim Hypoidgetriebe sind die Achsen stattdessen gegeneinander versetzt, was größere Ritzel und Drehmomente ermöglicht, durch den höheren Gleitanteil jedoch Spezialöle erfordert.
Welche Vorteile hat eine Spiralverzahnung gegenüber der Geradverzahnung?
Spiralverzahnte oder bogenverzahnte Kegelräder haben mehrere Zähne gleichzeitig im Eingriff. Sie laufen dadurch deutlich ruhiger, sind stoßfester und eignen sich für höhere Drehzahlen und Lasten. Geradverzahnte Räder sind günstiger in der Fertigung, aber meist auf Umfangsgeschwindigkeiten bis 8 m/s begrenzt.
Was zeichnet eine Zerol-Verzahnung bei Kegelrädern aus?
Die Zerol-Verzahnung ist eine spezielle Verzahnungsart für Kegelräder. Sie nutzt zwar bogenförmige Zahnflanken, weist jedoch einen Spiralwinkel von null Grad auf. Damit kombiniert sie konstruktive Eigenschaften von gerad- und spiralverzahnten Kegelrädern.
Warum ist die Lagerauslegung bei Kegelradgetrieben entscheidend?
Spiralverzahnte Kegelräder erzeugen im Betrieb erhebliche Axialkräfte. Diese müssen von einer robusten Lagerung, zumeist durch Kegelrollenlager mit einer definierten Vorspannung, aufgenommen werden. Fehlt diese, droht ein Kantenlauf, der das Tragbild zerstört und vorzeitigen Verschleiß verursacht.
Welchen Wirkungsgrad erreicht ein Kegelradgetriebe im Maschinenbau?
Kegelradgetriebe zeichnen sich durch eine sehr effiziente, überwiegend abrollende Bewegung der Zahnflanken aus. Je nach Verzahnungsart und Fertigungsqualität, etwa bei Einsatz von gehärtetem Einsatzstahl, liegt der Wirkungsgrad typischerweise zwischen 94 und 98 Prozent.
