Erfahren Sie alles über IEC-Elektromotoren: Baugrößen nach IEC 60072, Bauformen nach IEC 60034-7 sowie die Wirkungsgradklassen IE3 und IE4 der EU.
KI Dieser Artikel wurde mit Hilfe von KI erstellt.
IEC 60034 und IEC 60072: Baugrößen und Austauschbarkeit
Standardisierte Abmessungen und elektrische Grundeigenschaften bilden das Rückgrat der modernen Industrieautomation. Die internationale Normenreihe IEC 60034 definiert zusammen mit der IEC 60072 die mechanischen Schnittstellen für IEC-Elektromotoren, sodass Antriebe unterschiedlicher Hersteller ohne Konstruktionsanpassungen auf identische Fundamentpläne montiert werden können. Diese weltweite Kompatibilität vereinfacht die Maschinenkonstruktion erheblich und senkt die Lagerhaltungskosten für Ersatzmotoren im Betrieb um über 10 %[1].
Die Baugröße eines IEC-Motors orientiert sich maßgeblich an der Achshöhe, also dem Abstand zwischen der Wellenmitte und der Aufstellfläche in Millimetern. Die Normbezeichnung „IEC 112M“ verweist beispielsweise auf eine Achshöhe von 112 mm sowie auf die mittlere Gehäuselänge „M“ (gestaffelt in S für Short, M für Medium und L für Long). Wichtig für Konstrukteure ist die strikte funktionale Trennung zwischen mechanischer Baugröße und elektrischer Bemessungsleistung: Die Achshöhe legt ausschließlich die mechanischen Außenmaße wie Fußabstände, Wellendurchmesser und Wellenlängen fest. Dieselbe Baugröße kann je nach Wicklung, Polzahl und Kühlart unterschiedliche Leistungswerte in Kilowatt bereitstellen.
| IEC-Standardisierungsparameter | Normative Zuordnung | Konstruktive Relevanz |
|---|---|---|
| Achshöhe (mm) | IEC 60072 | Bestimmt den vertikalen Abstand von Grundplatte zu Wellenachse. |
| Gehäuselänge (S, M, L) | IEC 60072 | Definiert die axiale Befestigungslänge und Fußbohrungsabstände. |
| Wellenende & Passfedern | IEC 60072 | Garantiert die formschlüssige Ankopplung an Kupplungen und Getriebe. |
| Betriebsverhalten & Schutzarten | IEC 60034-1 / IEC 60034-5 | Bemessungsdaten und Betriebsverhalten regelt IEC 60034-1, die IP-Schutzarten des Gehäuses IEC 60034-5. |
Für CAD-Ingenieure gewährleistet das universelle Kennzeichnungssystem eine nahtlose mechanische Integration. Wenn ein Motor ausgewechselt werden muss, passen die Abstände der Befestigungsbohrungen im Gehäusefuß und die Wellengeometrie exakt. Dadurch entfallen aufwendige Nacharbeitungen am Maschinengestell, was Stillstandszeiten in der Fertigung minimiert.
Montage und Integration: Bauformen nach IEC 60034-7
Neben den reinen Abmessungen ist die mechanische Einbaulage für den verlässlichen Betrieb der Maschinen entscheidend. Die IEC 60034-7 regelt die Klassifizierung der Bauformen, Aufstellungsarten und der Klemmenkastenlage über den sogenannten IM-Code (International Mounting Code)[2]. Die Ausführung bestimmt nicht nur die Ausrichtung der Motorwelle und die Lage des Klemmenkastens, sondern beeinflusst auch die zulässigen Lagerbelastungen sowie den Schmierstoffhaushalt.
In der Praxis unterscheiden Konstrukteure primär zwischen Fuß- und Flanschkonstruktionen. Der klassische Fußmotor IM B3 wird waagerecht auf Maschinenfundamenten montiert. Wird der Motor hingegen direkt an ein Getriebe oder ein Maschinengehäuse angeflanscht, kommen Flanschmotoren zum Einsatz. Ein Elektromotor-Flansch mit Durchgangsbohrungen entspricht der Ausführung IM B5 (großer Flansch). Stehen demgegenüber Gewindebohrungen im Flansch zur Verfügung, wird die Bauform IM B14 genutzt. B14-Flanschmotoren zeichnen sich durch besonders kompakte Abmessungen aus.
| IM-Code (IEC 60034-7) | Mechanische Ausführung | Typische Anwendung in der Konstruktion |
|---|---|---|
| IM B3 | Fußmontage, waagerechte Welle | Direktmontage auf Fundamenten oder Spannschienen. |
| IM B5 | Großer Flansch mit Durchgangsbohrungen | Anbau an Getriebegehäuse mit hoher Biegesteifigkeit. |
| IM B14 | Kleiner Flansch mit Innengewinden | Kompakter Anbau bei begrenztem radialsymmetrischem Bauraum. |
| IM B34 | Kombination aus Fuß und kleinem Flansch | Flexible Abstützung bei hohen Querkräften und Flanschanbindung. |
Kombinationsbauformen wie IM B34 verbinden die Vorteile beider Welten: Sie erlauben die direkte Flanschanbindung an das angetriebene Aggregat und bieten gleichzeitig eine solide Fußabstützung auf dem Maschinengestell. Diese Doppelbefestigung verhindert Biegespannungen am Gehäuse, wenn hohe Radialkräfte auf die Antriebswelle wirken.
Wirkungsgradklassen: Von IE1 bis IE5 nach IEC 60034-30
Die energetische Bewertung von Niederspannungs-Drehstrommotoren erfolgt nach der weltweiten Norm IEC 60034-30-1, welche die internationalen Effizienzklassen IE1 bis IE4 definiert[3]. Die Kennzeichnung IE steht für International Efficiency und ermöglicht Maschinenbauern den objektiven Vergleich unterschiedlicher Motorentechnologien[3]. Während IE1 für Standard Efficiency steht, kennzeichnet IE4 (Super-Premium) Antriebe mit extrem reduzierten Verlusten. Für drehzahlgeregelte Antriebe definiert die Technische Spezifikation IEC TS 60034-30-2 zudem die Stufe IE5 (Ultra-Premium).
Die technischen Stellschrauben zur Effizienzsteigerung betreffen vor allem die Reduzierung der elektrischen und magnetischen Verluste. Höhere Füllfaktoren in den Statornuten, verlustarme Elektrobleche sowie optimierte Rotorstabschnitte senken den ohmschen Widerstand und die Hystereseverluste deutlich. Durch den gezielten Einsatz hochwertigerer Werkstoffe kann ein Umstieg von IE1 auf IE3-Motoren die Energieverluste um bis zu 40 % reduzieren[1].
- IE1 (Standard Efficiency): Basisklasse für ältere Bestandssortimente.
- IE2 (High Efficiency): Erhöhte Wirkungsgradanforderungen für Basisantriebe.
- IE3 (Premium Efficiency): Der aktuelle Standard im europäischen Maschinenbau.
- IE4 (Super Premium Efficiency): Höchster Wirkungsgrad für netzgespeiste Asynchronmotoren.
- IE5 (Ultra Premium Efficiency): Höchste Effizienzstufe nach IEC TS 60034-30-2 für synchrone und drehzahlgeregelte Antriebe.
Bei Antrieben, die über einen Frequenzumrichter geregelt werden, müssen Konstrukteure zusätzlich die thermische Isolationsfestigkeit beachten. Durch die Umrichtertaktung entstehen steile Spannungsflanken, weshalb verstärkte Wicklungsisolationen und isolierte Wälzlager erforderlich sind, um Lagerschäden durch Lagerströme zu verhindern.
Gesetzliche Vorgaben: Die Ökodesign-Verordnung
Innerhalb der Europäischen Union sind die Effizienzklassen nicht nur eine freiwillige Qualitätsangabe, sondern gesetzliche Pflicht. Die Ökodesign-Verordnung (EU) 2019/1781 setzt verbindliche Mindeststandards für das Inverkehrbringen von Elektromotoren. Seit Juli 2021 müssen Drehstrommotoren im Leistungsbereich von 0,75 kW bis 1000 kW mindestens die Klasse IE3 erreichen. Für kleinere Antriebe von 0,12 kW bis unter 0,75 kW gilt seitdem die Mindestklasse IE2.
Im Juli 2023 folgte die zweite Stufe der Verordnung, die eine weitere Verschärfung brachte: Für 2-, 4- und 6-polige Einzelmotoren mit einer Bemessungsleistung zwischen 75 kW und 200 kW ist seitdem die Klasse IE4 gesetzlich vorgeschrieben. Konstrukteure sind daher verpflichtet, die Konformität ihrer Maschinen frühzeitig im Engineering-Prozess abzusichern.
- Seit Juli 2021: IE3-Pflicht für Motoren von 0,75 kW bis 1000 kW.
- Seit Juli 2021: IE2-Pflicht für Kleinmotoren von 0,12 kW bis unter 0,75 kW.
- Seit Juli 2023: Verschärfung auf IE4 für 75 kW bis 200 kW (2-, 4- und 6-polig).

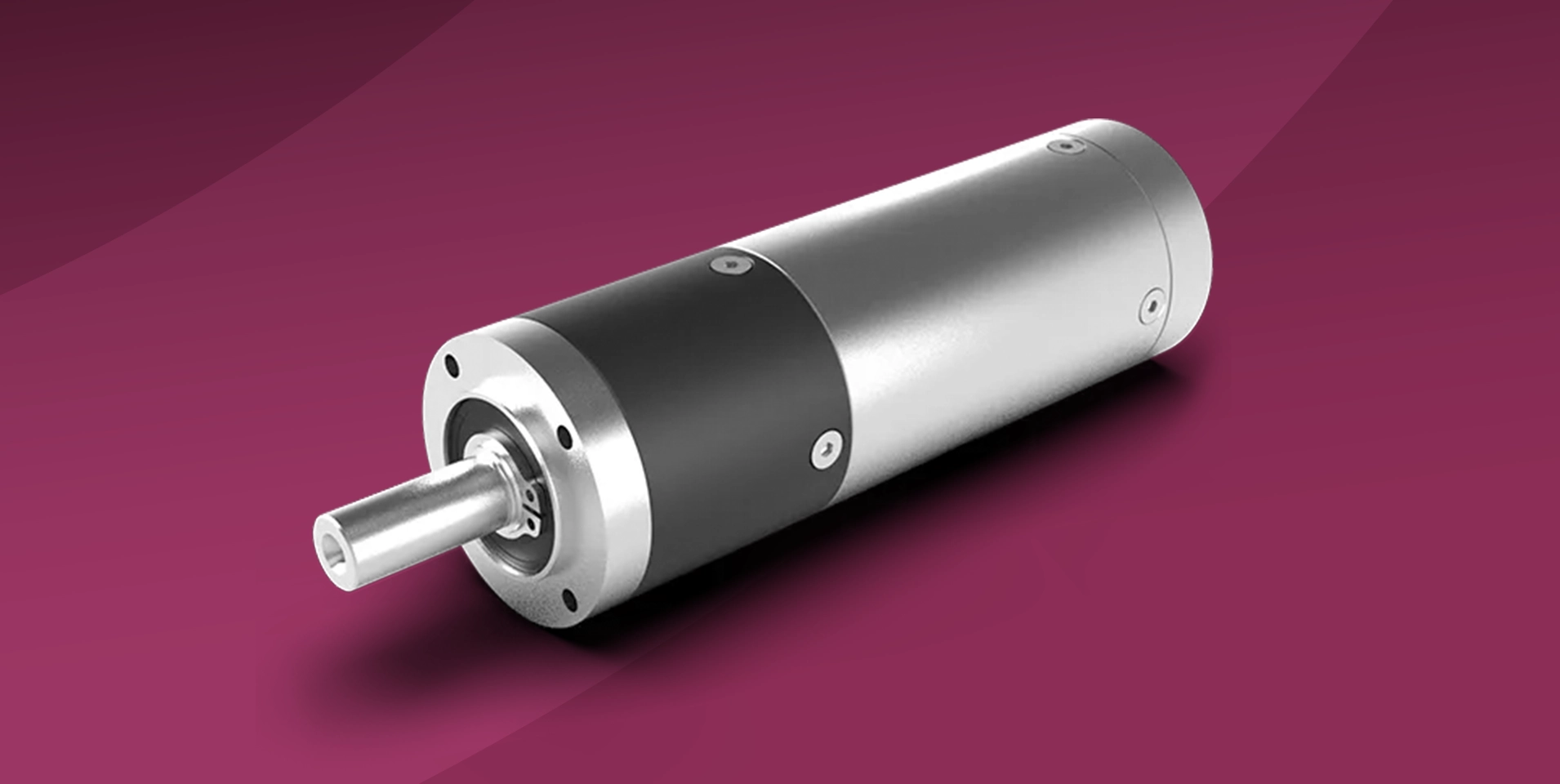

Als erfahrener Engineering-Partner bietet ATEK Drive Solutions lückenlos zertifizierte Komponenten für den industriellen Einsatz. Die projektspezifisch abgestimmten IEC-Getriebemotoren vereinen ein robustes Getriebe mit einem leistungsstarken Motor in einer kompakten Bauform. Mit jahrzehntelanger Entwicklungskompetenz unterstützt ATEK Drive Solutions Maschinenbauer bei der gesetzeskonformen Auslegung des gesamten Antriebsstrangs.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der Baugröße und der Leistung eines IEC-Motors?
Die Baugröße wird nach IEC 60072 durch die Achshöhe in Millimetern definiert, während die elektrische Leistung in kW angegeben wird. Ein Motor mit derselben Achshöhe kann je nach Polzahl und Ausführung der Wicklung gänzlich unterschiedliche Leistungswerte liefern.
Was besagt die Ökodesign-Verordnung (EU) 2019/1781 für Elektromotoren?
Sie legt verbindliche Mindestwirkungsgrade fest. Seit Juli 2021 ist für Motoren von 0,75 bis 1000 kW die Klasse IE3 verpflichtend. Seit Juli 2023 gilt für Motoren zwischen 75 und 200 kW sogar die strengere Effizienzklasse IE4.
Wofür stehen die Bauformen IM B3 und IM B5?
Diese Kurzzeichen nach IEC 60034-7 definieren die mechanische Montageart. IM B3 bezeichnet einen Fußmotor zur direkten Bodenmontage, während IM B5 für einen Flanschmotor ohne Füße steht, der an Getriebe oder Maschinengehäuse angeflanscht wird.
Warum ist die Normenreihe IEC 60034 für den Maschinenbau wichtig?
Sie garantiert globale Kompatibilität, indem sie mechanische und elektrische Spezifikationen vereint. Dies senkt Konstruktionsaufwände, erleichtert die internationale Ersatzteilbeschaffung und sorgt dafür, dass IEC-Motoren verschiedener Hersteller exakt austauschbar sind.
Was definiert die höchste Effizienzklasse IE5?
IE5 (Ultra-Premium Efficiency) ist die höchste Wirkungsgradklasse, die in der Technischen Spezifikation IEC TS 60034-30-2 für drehzahlgeregelte Elektromotoren spezifiziert ist, um die elektrischen Verluste gegenüber IE4 nochmals erheblich zu senken.
