Erfahren Sie, wie Hypoidgetriebe durch ihren Achsversatz maximale Leistungsdichte bieten und warum EP-Schmierung nach API GL-5 entscheidend ist.
Konstruktiver Aufbau: Der Achsversatz als Basis
In der industriellen Antriebstechnik bildet die exakte Raumlage der Wellenachsen das grundlegende Unterscheidungsmerkmal klassischer Getriebebauarten. Während sich bei einem konventionellen Kegelradgetriebe die Mittelachsen von Ritzel und Tellerrad in genau einem Punkt schneiden, liegen die Achsen bei einem Hypoidgetriebe windschief zueinander. Dieser konstruktive Achsversatz – auch als Hypoid-Offset bezeichnet – verschiebt die Ritzelachse außerhalb der Radmitte, sodass die Achsen windschiefe Geraden bilden[1][2]. Es ist wichtig zu betonen, dass Hypoidgetriebe keineswegs eine völlig eigenständige Getriebegattung bilden, sondern als Abwandlung beziehungsweise Sonderform des Kegelradgetriebes zu den Winkelgetrieben zählen[3][4].
Durch die mathematisch-geometrische Entkopplung der Achsen verändert sich der Zahneingriff grundlegend. Bei einem positiven Achsversatz vergrößert sich der Durchmesser des schraubenförmigen Ritzels bei unveränderter Größe des Tellerrades[3][2], und das Ritzel kann zugleich mehr Zähne aufnehmen[1]. Gleichzeitig nimmt der Spiralwinkel des Schraubenrades zu. Die Ritzelwelle gewinnt dadurch an mechanischer Festigkeit und Biegesteifigkeit, was insbesondere bei hohen Querkräften und dynamischen Lastwechseln im Maschinenbau spürbare Vorteile bietet.
| Konstruktionsmerkmal | Standard-Kegelradgetriebe | Hypoidgetriebe |
|---|---|---|
| Achsgeometrie | Schnittpunkt in einer Ebene | Windschief mit Achsversatz (Offset) |
| Zahneingriff | Reines Wälzen an den Teilkegeln | Kombination aus Wälzen und Längsgleiten |
| Ritzeldurchmesser | Geometrisch durch Übersetzung gebunden | Größerer Durchmesser bei gleicher Übersetzung |
| Überdeckungsverhältnis | Standard-Sprungüberdeckung | Erhöhte Sprungüberdeckung durch Bogenverzahnung |
Diese geometrischen Anpassungen verändern auch die Relativbewegung der miteinander im Eingriff stehenden Zahnflanken. Neben der Abwälzbewegung entsteht als Folge der Achsversetzung eine zusätzliche Gleitbewegung der Zahnflanken in Längsrichtung des Zahnes[1][4]. Der konstruktive Offset schafft somit die Basis für eine außergewöhnlich hohe Drehmomentkapazität auf engstem Bauraum.
Leistungsdichte und Laufruhe in der Praxis
Für Konstrukteure und Anlagenbetreiber übersetzen sich die konstruktiven Eigenschaften des Achsversatzes direkt in handfeste Betriebsvorteile. Ein positiver Achsversatz vergrößert Spiralwinkel und Sprungüberdeckung, wodurch Laufruhe und Belastbarkeit bei gleichzeitiger Platzersparnis steigen[3][2]. Die größere Überdeckung erhöht dabei unmittelbar die Tragfähigkeit gegenüber einem Spiralkegelradgetriebe[1], und der größere Ritzeldurchmesser steigert zusätzlich die übertragbare Drehmomentkapazität im gleichen Bauraum[4]. Da sich mehrere Zähne im sanften Dauereingriff befinden, werden Stoßbelastungen beim Zahneintritt gedämpft: Das reduziert die Geräuschentwicklung gegenüber herkömmlichen Kegelradstufen und sorgt selbst bei hohen Eingangsdrehzahlen für einen ruhigen, vibrationsarmen Lauf.

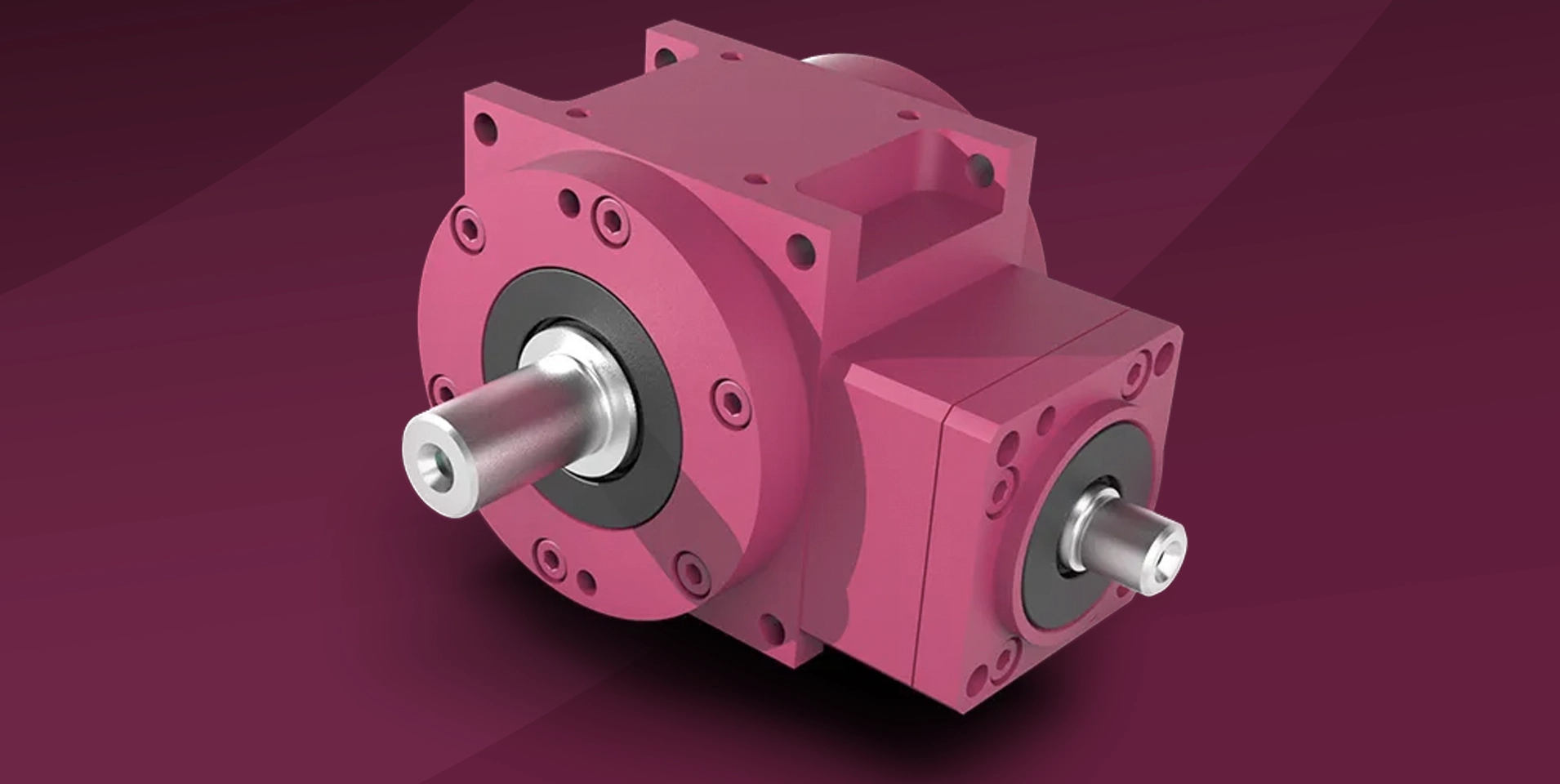

Ein weiterer zentraler Vorteil liegt in der erzielbaren Leistungsdichte. Durch die robuste Ritzelgeometrie und die gleichmäßigere Lastverteilung über mehrere Zahnpaare können bei kompakter Bauhöhe extrem hohe Drehmomente übertragen werden. In der Praxis ermöglicht diese Bauweise beispielsweise bei der ATEK H-Serie ein Abtriebsmoment von bis zu 1450 Nm bei äußerst schlanken Gehäuseabmessungen. Über den modularen Getriebekonfigurator lassen sich solche Einheiten präzise auf die spezifischen Anforderungsprofile moderner Roboterarme und Förderanlagen abstimmen.
- Höhere Sprungüberdeckung: Kontinuierlicher Mehrzahneingriff dämpft Schwingungen und senkt Betriebsgeräusche.
- Maximale Drehmomentdichte: Übertragung hoher Kräfte bei reduzierter Bauhöhe und geringem Platzbedarf.
- Erhöhte Wellensteifigkeit: Dickere Ritzelwellen nehmen höhere Radial- und Axialkräfte ohne Durchbiegung auf.
- Vielseitige Bauformen: Breites Spektrum an Hohl- und Vollwellenvarianten für flexible Maschinenintegration.
In der industriellen Praxis wird das Hypoidradpaar häufig genutzt, wenn platzsparende Abzweigungen im Antriebsstrang gefordert sind, bei denen konventionelle Kegelradgetriebe an ihre Belastungsgrenzen stoßen. Die Kombination aus hoher Belastbarkeit und ruhiger Dynamik macht diese Getriebe zur bevorzugten Wahl in der Handhabungstechnik, Fördertechnik und Automation.
Wirkungsgrad und die Notwendigkeit von EP-Schmierung
Die mechanischen Vorteile des Achsversatzes gehen mit spezifischen tribologischen Gegebenheiten einher. Während bei klassischen Kegelradgetrieben ohne Achsversatz nahezu reine Wälzbewegung vorliegt, erzeugt die schraubende Relativbewegung des Hypoidgetriebes ein Gleiten der Zahnflanken in Längsrichtung des Zahnes[1]. Dieser erhöhte Gleitanteil führt zu zusätzlicher Verlustleistung durch Reibungswärme und verringert den Wirkungsgrad gegenüber einem Spiralkegelradgetriebe: Typisch sind 90 bis 96 Prozent, je nach Versatz und Übersetzung[1]. Das Hypoidgetriebe lässt sich damit konstruktiv als Mischform zwischen Kegelrad- und Schneckengetriebe verstehen: Die Achsen schneiden sich nicht, die Kraftübertragung erfolgt schraubend, und mit zunehmendem Gleitanteil steigen Reibung und Anspruch an den Schmierstoff[2][4].
Die hohe Gleitgeschwindigkeit unter extremer Flächenpressung stellt maximale Anforderungen an den Schmierstoff. Standard-Getriebeöle sind daher ungeeignet: Es muss ein EP-Hypoidöl (Extreme Pressure) mit Additiven eingesetzt werden, die einen Schutzfilm auf den Flanken bilden[1]. Ohne diese Additivierung würde der Schmierfilm reißen, was unmittelbaren Metall-zu-Metall-Kontakt, Fressen der Flanken und schnellen Getriebeausfall zur Folge hätte. In der Praxis führt das zur Klassifikation API GL-5: Diese Öle enthalten einen hohen Anteil an EP-Additiven und sind speziell auf Hypoidverzahnungen ausgelegt[5].
- Synthetische Grundöle: Hohe Thermostabilität und Alterungsbeständigkeit bei dauerhaften Betriebstemperaturen.
- Extreme-Pressure-Additive (EP): Chemisch aktive Zusätze bilden bei Druck und Wärme schützende Reaktionsschichten.
- Verschleißschutz bei Mischreibung: Verhindert Mikropitting und Fressspuren an den hochbelasteten Flanken.
- Abstimmung auf Dichtungen: Verträglichkeit mit Radialwellendichtringen zur Vermeidung von Leckagen.
In anspruchsvollen Automatisierungsumgebungen, in denen ein wartungsarmer Dauerbetrieb gefordert ist, lässt sich die Lebensdauer der Schmierung durch den Einsatz hochwertiger Vollsynthetiköle drastisch verlängern. Eine fachgerechte Auslegung der thermischen Grenzleistung ist dabei unverzichtbar, um eine wartungsfreie Antriebstechnik über die geplante Maschinenlebensdauer sicherzustellen.
Übersetzungen, Verdrehspiel und Tragbildanalyse (TCA)
In der praktischen Anwendung zeichnen sich Hypoidgetriebe durch breite Übersetzungsspektren und hohe Positioniergenauigkeit aus. In einer einzigen Stufe lassen sich problemlos Übersetzungsverhältnisse von 3:1 bis 15:1 realisieren. Für präzise Servonanwendungen in der Robotik und Handhabungstechnik stehen winkelspielfreie Ausführungen zur Verfügung, deren Verdrehspiel auf unter 4 Winkelminuten begrenzt ist. Dies sichert eine exakte Bewegungsübertragung selbst bei hochdynamischen Reversierzyklen.
Bei der Montage und Ausrichtung von Hypoidgetrieben ist höchste Sorgfalt geboten. Da sich die Achsen im Raum nicht schneiden, führt bereits eine geringfügige Abweichung des eingestellten Achsversatzes oder des axialen Einbaumaßes zu einer drastischen Verschiebung des Tragbildes auf der Zahnflanke. Ein fehlerhaftes Tragbild konzentriert die Belastung auf die Zahnenden oder Kopfbereiche, was zu erhöhtem Geräuschverhalten, ungleichem Verschleiß und vorzeitigem Zahnbruch führt. Die regelmäßige Kontrolle mittels einer professionellen Tragbildanalyse (Tooth Contact Analysis, TCA) ist daher fester Bestandteil der Qualitätssicherung.
- Einstellung des Achsversatzes: Exakte Einhaltung der Herstellervorgaben zur Vermeidung von Kantenpressungen.
- Axiale Positionierung: Präzises Distanzieren von Ritzel und Tellerrad für gleichmäßiges Tragbild.
- Tragbildkontrolle (TCA): Prüfung des Kontaktdiagramms unter Nennlast zur Verifizierung des Eingriffs.
- Prüfung des Verdrehspiels: Sicherstellung der zugesicherten Winkelminuten nach der finalen Montage.
Als erfahrener Ingenieurpartner bietet ATEK Drive Solutions ein umfassendes Spektrum an hochpräzisen Antriebskomponenten für komplexe industrielle Anwendungen. Von der individuellen Auslegung über maßgeschneiderte Getriebe und Motoren bis hin zu projektspezifisch gefertigten Sondergetrieben unterstützen wir Maschinenbauer mit fundiertem Engineering und erprobter Fertigungskompetenz aus einer Hand.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Hypoidgetriebe und einem Kegelradgetriebe?
Beim herkömmlichen Kegelradgetriebe schneiden sich die Achsen von Ritzel und Tellerrad. Beim Hypoidgetriebe liegen sie hingegen windschief mit einem definierten Achsversatz zueinander. Dieser Versatz erlaubt größere Ritzel und sorgt für eine kompaktere Bauweise bei höherer Tragfähigkeit.
Welches Öl wird für ein Hypoidgetriebe benötigt?
Aufgrund der schraubenden Gleitbewegung zwischen den Zahnflanken entsteht eine hohe Flankenpressung. Daher ist zwingend ein spezielles EP-Hypoidöl (Extreme-Pressure) nach der Spezifikation API GL-5 erforderlich, da Standard-Getriebeöle den Schmierfilm hierbei nicht aufrechterhalten können.
Welchen Wirkungsgrad erreicht ein Hypoidgetriebe?
Durch den konstruktionsbedingten erhöhten Gleitanteil im Zahneingriff liegt der Wirkungsgrad typischerweise zwischen 90 und 96 Prozent. Je größer der Achsversatz gewählt wird, desto mehr nähert sich das Verhalten dem eines Schneckengetriebes mit entsprechend höherer Wärmeentwicklung an.
Welche Übersetzungen sind bei Hypoidgetrieben üblich?
Hypoidgetriebe ermöglichen große Übersetzungen in nur einer Stufe. In der Praxis, etwa bei der ATEK H-Serie, sind einstufige Übersetzungsverhältnisse von 3:1 bis 15:1 üblich, wobei Präzisionsausführungen ein minimales Verdrehspiel von unter 4 Winkelminuten erreichen.
Warum ist die Tragbildanalyse (TCA) bei Hypoidgetrieben wichtig?
Die Tragbildanalyse kontrolliert den korrekten Zahneingriff. Ein häufiger Montagefehler ist ein ungenau eingestellter Achsversatz, der das Tragbild verschiebt und so zu unruhigem Lauf sowie schnellem Verschleiß führt. Die TCA stellt sicher, dass die Kraftübertragung materialschonend erfolgt.
