Ein umfassender Leitfaden zu Bauformen, Materialien und Einsatzbereichen von Scheibenbremsen in der Antriebstechnik.
Was sind die Hauptunterschiede zwischen Festsattel- und Schwimmsattelbremsen?
Festsattelbremsen besitzen Bremskolben auf beiden Seiten der Bremsscheibe und bieten dadurch eine sehr hohe, gleichmäßige Anpresskraft und Steifigkeit. Sie eignen sich besonders für Hochleistungs- und Schwerlastanwendungen. Schwimmsattelbremsen (oder Faustsattelbremsen) haben Kolben nur auf einer Seite; der Sattel gleitet, um den Druck auszugleichen. Sie sind kostengünstiger und einfacher im Aufbau, was sie zu einer wirtschaftlichen Lösung für viele Standardanwendungen macht, können aber eine geringere Spitzenleistung als Festsättel aufweisen.
Wann sind Lamellenbremsen die beste Wahl für industrielle Anwendungen?
Lamellenbremsen sind ideal, wenn eine gekapselte, im Ölbad laufende Bremse ohne externen Bremssattel benötigt wird. Sie sind besonders robust und schmutzunempfindlich, was sie perfekt für raue Umgebungsbedingungen wie in Baumaschinen-Getrieben oder in der Schwerindustrie macht. Ihre Stärke liegt auch in Anwendungen mit geringer Schalthäufigkeit, wo Langlebigkeit und geringer Wartungsaufwand gefordert sind.
Welchen Einfluss hat das Material der Bremsscheibe auf die Leistung?
Das Material der Bremsscheibe ist entscheidend für Gewicht, Wärmeableitung, Verschleißfestigkeit und Kosten. Grauguss ist Standard aufgrund guter Wärmeleitfähigkeit und Kosten. Carbon-Keramik-Scheiben bieten erhebliche Gewichtseinsparungen (z.B. >10 kg pro Fahrzeug) und extreme Hitzebeständigkeit für Hochleistungsanwendungen. Für spezielle Industriezweige wie die Lebensmittelindustrie sind Edelstahlbremsscheiben wegen ihrer Korrosionsbeständigkeit verfügbar.
Warum ist die Kühlung bei Scheibenbremsen so wichtig und welche Methoden gibt es?
Scheibenbremsen können Temperaturen von bis zu 700°C erreichen. Effektive Kühlung ist kritisch, um Bremsfading zu vermeiden und eine konstante Bremsleistung sicherzustellen. Innenbelüftete Bremsscheiben nutzen Kühlkanäle, die Luft durch die Scheibe leiten und Temperaturen bis zu 30% effektiver senken als Vollscheiben. Gelochte oder geschlitzte Scheiben verbessern zusätzlich die Wärmeabfuhr und das Verhalten bei Nässe.
Was sind die Vor- und Nachteile von gelochten oder geschlitzten Bremsscheiben in der Industrie?
Gelochte und geschlitzte Bremsscheiben können die Bremsleistung unter Extrembedingungen, insbesondere bei Nässe, um bis zu 10% verbessern, da sie Wasser, Schmutz und Gase effektiv von der Reibfläche ableiten. Dies führt zu einem besseren Ansprechverhalten. Der Nachteil ist ein potenziell höherer Verschleiß der Bremsbeläge durch die Kanten der Löcher oder Schlitze und eventuell höhere Kosten.
Wie wirken sich Umgebungsbedingungen auf die Auswahl der richtigen Scheibenbremse aus?
Umgebungsbedingungen wie Staub, Feuchtigkeit, aggressive Medien oder extreme Temperaturen haben einen erheblichen Einfluss auf die Lebensdauer und Zuverlässigkeit einer Bremse. In staubigen Umgebungen (z.B. Zementwerke) oder bei hoher Feuchtigkeit (z.B. Hafenanlagen) sind gekapselte Systeme wie Lamellenbremsen oder Bremsen mit speziellen Dichtungen und korrosionsbeständigen Materialien (z.B. Edelstahl) oft notwendig.
Welche Rolle spielt die Betätigungsart (hydraulisch, mechanisch, pneumatisch, elektrisch) bei der Auswahl?
Die Betätigungsart bestimmt Ansprechverhalten, Bremskraft und Integrationsfähigkeit. Hydraulische Systeme bieten hohe, präzise Kraftübertragung (>150 bar). Mechanische Bremsen sind einfach und robust, oft für Feststellbremsen oder einfache Maschinen genutzt. Pneumatische Bremsen sind in der Industrie verbreitet (z.B. Förderanlagen) und bieten schnelle Reaktionszeiten (<100ms). Elektrische Bremsen, oft elektromagnetisch, ermöglichen präzise Steuerung, ideal für Servoantriebe und automatisierte Systeme.
Was sind typische Wartungsfehler bei Scheibenbremsen und wie vermeidet man sie?
Ein häufiger Fehler ist die Verwendung ungeeigneter Schmiermittel, z.B. kupferhaltige Pasten, die zu Resonanzschwingungen und Quietschen führen können. Stattdessen sollten spezielle, vom Hersteller empfohlene Schmierstoffe verwendet werden. Ein weiterer Fehler ist die unzureichende Reinigung der Radnabe vor der Montage neuer Scheiben, was zu Seitenschlag führen kann. Wichtig ist auch, Verschleißgrenzen von Scheiben und Belägen strikt einzuhalten und idealerweise beides achsweise gemeinsam zu tauschen.
Die korrekte Auswahl und Dimensionierung der Scheibenbremsen Bauart ist entscheidend für Sicherheit und Effizienz; eine präzise Anpassung kann Reklamationen wegen Bremsgeräuschen um bis zu 15 % reduzieren und vorzeitigen Verschleiß maßgeblich verhindern.
Fortschrittliche Kühlkonzepte und Materialien steigern die Performance erheblich: Innenbelüftete Scheiben senken Betriebstemperaturen um bis zu 30 % effektiver, während gelochte/geschlitzte Designs die Bremsleistung bei Extrembedingungen um bis zu 10 % verbessern können.
Ein systematischer Ansatz bei der Wartung, wie der gemeinsame achsweise Tausch von Bremsscheiben und -belägen, kann die Lebensdauer der Komponenten um bis zu 20 % verlängern und sichert eine optimale, geräuscharme Bremsfunktion sowie geringere Gesamtbetriebskosten.
Entdecken Sie die Vielfalt der Scheibenbremsen: Von Vollscheibenbremsen bis hin zu Carbon-Keramik-Bremsen. Erfahren Sie, welche Bauart für Ihre spezifischen Anforderungen am besten geeignet ist.
Die Auswahl der richtigen Scheibenbremse ist entscheidend für die Leistung und Sicherheit Ihrer industriellen Anwendungen. ATEK Drive Solutions bietet Ihnen einen detaillierten Überblick über die verschiedenen Bauarten und ihre jeweiligen Vor- und Nachteile. Benötigen Sie eine individuelle Beratung? Nehmen Sie jetzt Kontakt mit uns auf! Kontaktieren Sie uns.
Benötigen Sie Unterstützung bei der Auswahl der optimalen Scheibenbremse für Ihre Antriebslösung?
Jetzt unverbindlich beraten lassen!
Grundlagen und Funktionsweise von Scheibenbremsen verstehen
Scheibenbremsen Bauarten im Detail: Welcher Bremstyp ist der Richtige für Ihre Anwendung?
Die Auswahl der passenden Scheibenbremse ist komplex. Dieser Artikel erläutert verschiedene scheibenbremsen bauarten und hilft, die optimale Lösung für spezifische Anforderungen zu finden, um einen umfassenden Einblick in die unterschiedlichen Typen von Scheibenbremsen zu geben.
Hydraulische versus mechanische Betätigung
Die Wahl zwischen hydraulischer Scheibenbremse (präzise Kraftübertragung >150 bar) und mechanischer Variante (einfachere Wartung, z.B. Landmaschinen) ist eine häufige Überlegung, wenn es um unterschiedliche Ausführungen von Scheibenbremsen geht. Die Entscheidung hängt von Bremsleistung und Umgebungsbedingungen ab.Bremsentypen im Vergleich.
Das Kernprinzip: Energieumwandlung durch Reibung
Das Kernprinzip jeder Scheibenbremse ist die Umwandlung kinetischer Energie in Wärme durch Reibung zwischen Belägen und Scheibe, die effizient abgeführt werden muss. Eine Notbremsung (2t Fahrzeug, 100 km/h) setzt ca. 770 kJ Energie frei. Effektive Wärmeabfuhr ist entscheidend für konstante Bremsleistung.
Wichtigkeit der korrekten Auslegung
Ein Automobilhersteller reduzierte Reklamationen wegen Bremsgeräuschen um 15%, indem die Auslegung der Scheibenbremsen präziser an das Fahrzeuggewicht angepasst wurde. Die richtige Dimensionierung verhindert Überhitzung und vorzeitigen Verschleiß. Informationen zur Auslegung Ihrer Bremsscheibe sind relevant.
Bremssattel-Bauarten detailliert analysieren

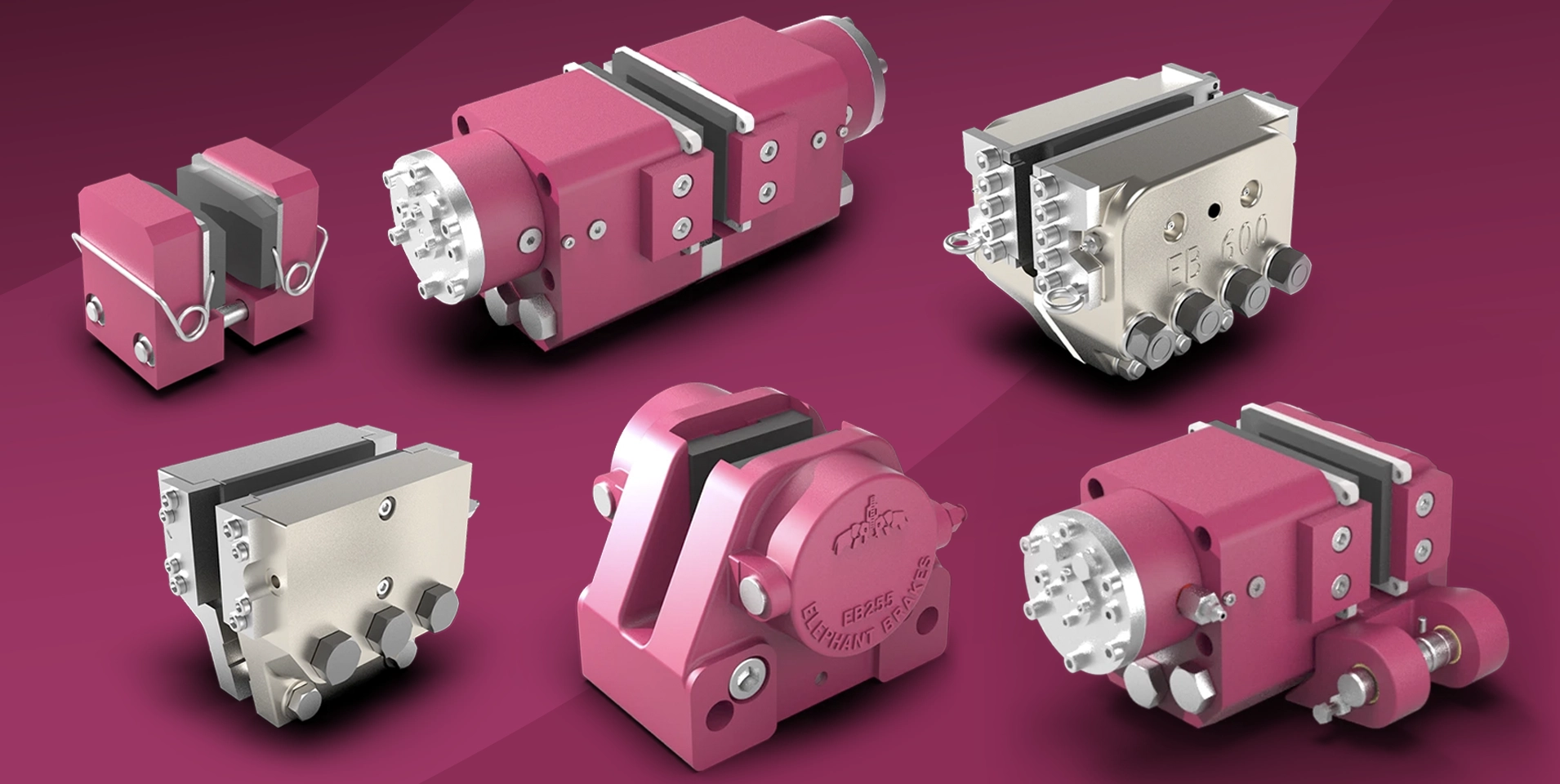

Festsattelbremsen: Kraftpakete für hohe Anforderungen
Zur Sicherung schwerer Lasten (z.B. Kran) werden oft Festsattelbremsen, eine wichtige Art von Scheibenbremse, mit bis zu acht Kolben eingesetzt, die maximale, gleichmäßige Anpresskraft gewährleisten. Festsättel bieten höchste Bremsleistung und Steifigkeit, ideal für Schwerlastanwendungen.
- Festsattelbremsen: Bieten höchste Bremsleistung und Steifigkeit, ideal für Schwerlastanwendungen.
- Schwimmsattelbremsen: Eine kostengünstige Lösung (bis zu 30% günstiger als Festsättel) für Standardanwendungen, die gute Leistung mit Wirtschaftlichkeit kombiniert.
- Lamellenbremsen: Gekapselte, im Ölbad laufende Bremsen, robust und schmutzunempfindlich für raue Umgebungen. Diese speziellen Bremsvarianten sind für besondere Einsatzfälle konzipiert.
- Festsättel nutzen oft mehrere Kolben (bis zu acht) für maximale, gleichmäßige Anpresskraft.
- Schwimmsättel (Faustsättel) haben Kolben einseitig und einen gleitenden Sattel.
- Lamellenbremsen sind ideal bei geringer Schalthäufigkeit und wenn kein externer Sattel gewünscht ist (z.B. Baumaschinen-Getriebe).
Schwimmsattelbremsen (Faustsattelbremsen): Die wirtschaftliche Lösung
Schwimmsattelbremsen (Faustsattelbremsen) finden sich in vielen Standardanwendungen (PKW, Förderbänder). Ihre Konstruktion (Kolben einseitig, gleitender Sattel) ist kostengünstiger (bis zu 30% günstiger als Festsättel). Diese Bauart kombiniert gute Leistung mit Wirtschaftlichkeit. Weitere Informationen zu Industrie Scheibenbremsen.
Spezialfall Lamellenbremsen: Gekapselte Kraft
Benötigt eine Anwendung eine gekapselte, im Ölbad laufende Bremse ohne externen Sattel (z.B. Baumaschinen-Getriebe), bieten Lamellenbremsen eine spezifische Scheibenbremsen-Konstruktion eine robuste, schmutzunempfindliche Lösung. Ideal für raue Umgebungen und geringe Schalthäufigkeit.
Materialwissenschaft und Kühlstrategien für Bremsscheiben optimieren
Bremsscheibenmaterialien: Von Grauguss bis Keramik
Über 90% der PKW-Bremsscheiben sind aus Grauguss. Hochleistungsfahrzeuge (z.B. Porsche 911 GT3 RS) nutzen Carbon-Keramik-Scheiben (>10 kg Gewichtsersparnis). Materialwahl beeinflusst Gewicht, Wärmeableitung, Verschleißfestigkeit und somit die Eigenschaften verschiedener scheibenbremsen bauarten. Für spezielle Anforderungen (z.B. Lebensmittelindustrie) sind Bremsscheiben aus Edelstahl verfügbar.
Kühlkonzepte: Den Hitzestau vermeiden
Bremsscheiben können bis 700°C erreichen. Zur Wärmeabfuhr dienen z.B. innenbelüftete Bremsscheiben (oft an Vorderachsen), die Temperaturen durch Kühlkanäle um bis zu 30% effektiver senken als Vollscheiben. Solche unterschiedlichen Designs von Bremsscheiben sind entscheidend für die Performance. Effektive Kühlung vermeidet Fading und sichert konstante Bremsleistung.
Gelochte und geschlitzte Scheiben: Vor- und Nachteile
Gelochte/geschlitzte Bremsscheiben (in Sportwagen) verbessern Nässeansprechen und Gasabfuhr, was Bremsleistung bei Extrembedingungen um bis zu 10% steigern kann. Diese Designs verbessern Performance, können aber Belagverschleiß erhöhen.
Anwendungsbezogene Auswahlkriterien für Scheibenbremsen definieren
Industrielle Champions: Bremsen für Maschinen und Anlagen
Zum präzisen Stoppen von Roboterarmen (Hochgeschwindigkeitsmontage) dienen oft spezielle elektromagnetische Scheibenbremsen für Servoantriebe für exakte Positionierung. In Verpackungs-Förderanlagen sind pneumatisch betätigte Scheibenbremsen (Reaktionszeit <100ms) verbreitet. Industrieanforderungen (Zykluszahlen, Haltefunktionen) bestimmen die Wahl der passenden scheibenbremsen bauarten.
- Industrieanforderungen wie Zykluszahlen und Haltefunktionen sind entscheidend für die Auswahl der Bremsen-Bauart.
- Elektromagnetische Scheibenbremsen für Servoantriebe ermöglichen exakte Positionierung in Anwendungen wie Roboterarmen.
- Pneumatisch betätigte Scheibenbremsen mit schnellen Reaktionszeiten (<100ms) sind in Förderanlagen verbreitet.
- In der Fahrzeugtechnik bieten Scheibenbremsen bei LKW Sicherheitsgewinne durch kürzere Bremswege und geringere Wartungskosten.
- Scheibenbremsen setzen sich aufgrund überlegener Leistung auch im Schwerlastverkehr und bei Schienenfahrzeugen durch, wobei verschiedene Konstruktionsprinzipien von Scheibenbremsen zum Einsatz kommen.
- Umgebungsbedingungen (Staub, Feuchtigkeit) erfordern oft spezielle Dichtungen oder korrosionsbeständige Materialien.
- Die Wahl der Bremse muss an die spezifischen Einsatzbedingungen angepasst werden, um Lebensdauer und Zuverlässigkeit zu gewährleisten.
Fahrzeugtechnik: Sicherheit auf Rädern und Schienen
Moderne LKW nutzen oft Scheibenbremsen statt Trommelbremsen. Gründe: Sicherheitsgewinn durch kürzere Bremswege (bis zu 5m weniger aus 80km/h) und geringere Wartungskosten. Auch im Schwerlastverkehr/Schienenfahrzeugen etablieren sich Scheibenbremsen durch überlegene Leistung, was die Vielfalt der scheibenbremsen bauarten unterstreicht.
Der Einfluss von Umgebungsbedingungen
Eine Bremse in staubiger Zementfabrik oder feuchter Hafenanlage stellt andere Anforderungen als in klimatisierter Produktionshalle. Dies kann spezielle Dichtungen oder korrosionsbeständige Materialien erfordern, wie bei Edelstahl Scheibenbremsen, was die Bedeutung der richtigen Bremskonstruktion hervorhebt. Umgebungsbedingungen beeinflussen Lebensdauer und Zuverlässigkeit.
Wartung, Diagnose und Optimierung von Scheibenbremssystemen meistern
Präzise Inspektion: Grundlage für Sicherheit
Bremsenquietschen hat oft detaillierte Ursachen. Eine Rundlaufprüfung der Bremsscheibe (Abweichungen >0,05mm aufdecken) kann Vibrationen/Geräusche verhindern. Regelmäßige Inspektionen und präzise Messungen sind für Funktionssicherheit unerlässlich.
Die Tücken der Schmierung: Weniger ist oft mehr
Ein Fehler bei Bremsenwartung ist die Nutzung kupferhaltiger Pasten (Resonanzschwingungen, Quietschen). Geeignete Spezialschmierstoffe (z.B. Bosch Superfit) auf Führungsschienen der Beläge verhindern dies. Korrekte Auswahl/Anwendung von Schmiermitteln ist für geräuscharme Funktion entscheidend.
Verschleißteile richtig wechseln: Ein Systemansatz
Automobilclubs empfehlen, Scheiben/Beläge achsweise gemeinsam zu tauschen für optimale Bremsleistung und gleichmäßigen Verschleiß (Lebensdauer +20%). Gemeinsamer Austausch sichert Performance, vermeidet Folgeschäden. Weiterführende Informationen: Industriebremsen, Bremsentechnik.
Die sorgfältige Auswahl der Scheibenbremsen-Bauart ist für Sicherheit und Effizienz ausschlaggebend. Aspekte wie Material, Kühlung und Satteltyp sind wichtige Unterscheidungsmerkmale für die verschiedenen scheibenbremsen bauarten. Eine fundierte Entscheidung gewährleistet die optimale Bremslösung.
